ADN-40
Festo
ADN-40
На складе
Цена по запросу
- Краткое описание:

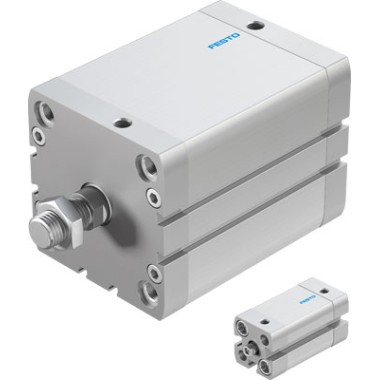

- Компактный цилиндр Festo ADN-40 — компактный короткоходовой цилиндр двустороннего действия. Используется для операций зажима с небольшим ходом на разных устройствах, когда требуется быстрая реакция на подачу воздуха, большое усилие зажима в минимальном монтажном пространстве.
Компактный цилиндр Festo ADN-40 — компактный короткоходовой цилиндр двустороннего действия. Используется для операций зажима с небольшим ходом на разных устройствах, когда требуется быстрая реакция на подачу воздуха, большое усилие зажима в минимальном монтажном пространстве.
Основные
- Артикул
- 536288
- Базовый вес на 0 мм хода
- 346 г
- Варианты исполнения
- Сертификат взрывозащиты (ATEX); Улучшенные характеристики перемещения; Удлиненная наружная резьба штока; Шток со специальной резьбой; Удлиненный шток; С защитой от проворота; Высокая коррозионная стойкость; Защита от пыли; Усиленный шток; Постоянное медленное перемещение; Низкое трение; Двусторонний шток; Проходной полый шток; Термостойкие уплотнения, макс. 120°C; Табличка с лазерной гравировкой данных; Односторонний шток
- Взрывобезопасная температура окружающей среды
- -20°C ≤ Ta ≤ +60°C
- Взрывозащита типа (Газ)
- c T4
- Взрывозащита типа (Пыль)
- c 120°C
- Внутренний стандарт
- IDO28456
- Высота
- 54,5 мм
- Группа
- ISO 21287
- Демпфирование
- Нерегулируемое
- Диаметр поршня
- 40 мм
- Длина
- 51 мм
- Дополнительный вес на 10 мм хода
- 37 г
- Дополнительный коэффициент массы на 10 мм хода
- 9 г
- Замечания по материалу
- Соответствует директиве RoHS
- Категория ATEX (Газ)
- II 2G
- Категория ATEX (Пыль)
- II 2D
- Конфигурируемый ход
- От 1 до 400 мм
- Максимальное рабочее давление
- 10 бар
- Материал корпуса
- Алюминий анодированный
- Материал крышки
- Анодированный алюминий
- Материал уплотнения
- TPE-U (PU) (Термопластичный полиуретан)
- Материал штока
- Легированная сталь
- Наименование
- Компактный пневмоцилиндр
- Определение позиции
- При помощи датчиков положения
- Перемещаемая масса при ходе 0 мм
- 80 г
- Положение при сборке
- Любое
- Примечание по рабочей среде
- Возможна работа со смазкой (впоследствии требуется постоянная смазка)
- Присоединение
- 1/8
- Производитель
- Festo
- Рабочая среда
- Сжатый воздух по ISO 8573-1:2010
- Рабочая температура
- От -20 °C до +80 °C
- Серия товара
- ADN
- Сопротивление коррозии
- 2 - Средняя стойкость к коррозии; 3 - Высокая стойкость к коррозии
- Температура окружающей среды
- От -40 °C до +120 °C
- Теоретическое усилие при 6 бар, обратный ход
- 686 Н
- Теоретическое усилие при 6 бар, прямой ход
- 754 Н
- Тип действия
- Двусторонний
- Тип конструкции
- Поршень; Шток; Корпус из профиля
- Тип крепления
- Опция; Со сквозным отверстием; С внутренней резьбой; С принадлежностями
- Тип оборудования
- Пневмоцилиндр
- Тип присоединения на входе
- Внутренняя резьба
- Тип резьбы
- G
- Тип штока
- Односторонний
- Ширина
- 54,5 мм
