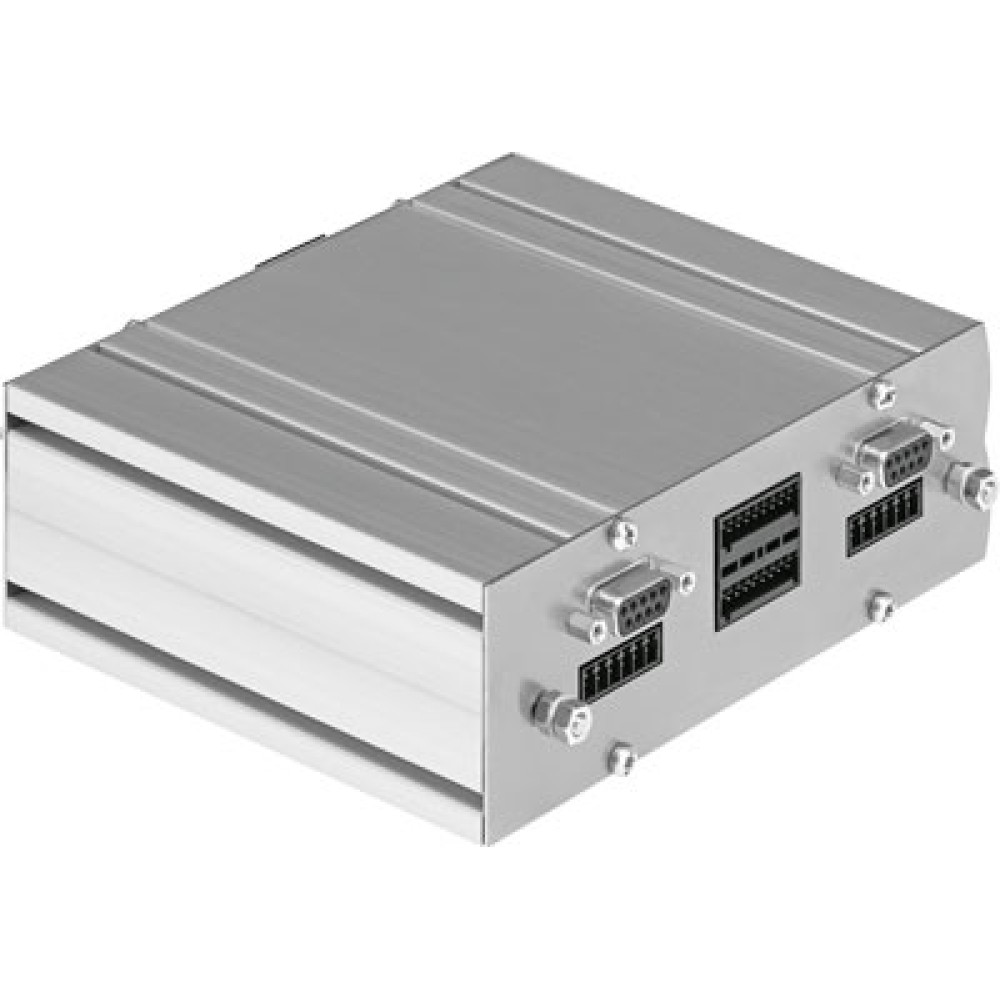

CMXH-ST2-C5-7-DIOP
Festo
CMXH-ST2-C5-7-DIOP
На складе
Цена по запросу
- Краткое описание:
- Контроллер (система управления) Festo CMXH-ST2-C5-7-DIOP — контроллер, предназначен для управления двухкоординатными порталами. Идеально подходит для управления портальным манипулятором EXCM.
Контроллер (система управления) Festo CMXH-ST2-C5-7-DIOP — контроллер, предназначен для управления двухкоординатными порталами. Идеально подходит для управления портальным манипулятором EXCM.
Основные
- Ethernet, поддерживаемые протоколы
- TCP; IP
- SFF Доля Безопасных Отказов
- 99 %
- Авторизация
- RCM Mark
- Аппаратная отказоустойчивость
- 1
- Артикул
- 3605478
- Вес
- 700 г
- Внутренний стандарт
- IDO28456
- Диагностика
- - Диагностическая память- Короткое замыкание в обмотке двигателя- Пониженное напряжение/повышенное напряжение- Диагностика, ориентированная на систему и двигатель
- Диагностическое покрытие
- 90 %
- Допустимый диапазон, напряжение для логики
- ± 15 %
- Допустимый диапазон, питание нагрузки
- ± 10 %
- Допустимый ток нагрузку
- 12 A
- Замечания по материалу
- Соответствует директиве RoHS
- Интервал контрольных испытаний
- 20 лет
- Интерфейс Ethernet
- RJ 45 (розетка, 8-пиновая)
- Интерфейс процесса
- Для 31 записи
- Класс безопасности
- III
- Класс защиты
- IP20
- Количество цифровых выходов на 24 В DC
- 5
- Количество цифровых логических входов
- 8
- Коммуникационный профиль
- FHPP
- Максимальная скорость передачи по fieldbus
- 100 Мбит/с
- Максимальное потребление тока для логического питания, удержания
- 0,9 A
- Методы переключения
- E/A Stand-alone; CAN-Bus; TCP/IP
- Нагрузка по току на один выход
- 100 мА
- Наименование
- Контроллер (система управления)
- Номинальное напряжение, питание нагрузки DC
- 48 В
- Номинальное рабочее напряжение DC, питание логики
- 24 В DC
- Номинальный ток, питание нагрузки
- 10 А
- Общее количество осей
- 2
- Относительная влажность воздуха
- 0 % - 90 % (без образования конденсата)
- Отображение состояния
- 7-сегментный дисплей; LED
- Параметры конфигурации
- Параметры системы
- Поддержание напряжения питания при сбое
- 10 ms
- Поддерживаемая кинематика
- Портальный манипулятор EXCM
- Поддержка конфигурации
- FCT (Festo Configuration Tool)
- Потребление тока, питание логики без зажимного тормоза
- 0,2 A
- Примечание по буферизации отключения питания
- 10 мс не соблюдаются при встроенном тормозе.
- Примечание по дискретным входам/выходам
- Дискретные входы/выходы доступны только в режиме вх./вых.
- Примечание по максимальной скорости передачи данных fieldbus
- 1 Мбит/с с CANopen
- Примечание по номинальному рабочему напряжению DC для питания на
- Альтернативно также доступно 24 V
- Примечание по тормозному резистору
- Встроенный тормозной резистор
- Программное обеспечение
- FCT (Festo Configuration Tool)
- Продолжительность использования
- 20 a
- Производитель
- Festo
- Протокол
- FHPP
- Размеры W x L x H
- 50 mm x 149 mm x 130 mm
- Режим работы контроллера
- Прямой режимВыбор набора
- Светодиоды, относящиеся к продукту
- POWER: напряжение нагрузки
- Светодиоды, относящиеся к шине
- Устройство: рабочий статусCom: статус связи
- Серия товара
- CMXH
- Сертификационный департамент
- 01/205/5519.00/16TÜV Rheinland
- Сертифицировано для функций безопасности по ISO 13849 (PL)
- Изделие может быть использованов SRP/CS до категории 3, PL e
- Сертифицировано для функций безопасности по ISO 13849 и IEC 6150
- Изделие может использоваться в SRP/CS до SIL 3 (высокие требования)
- Соединение Fieldbus
- 1x CANopen Slave
- Соединение шины
- Разъем9-пинSub-D
- Среднее Время до Опасного Сбоя (MTTFd)
- STO/5700 лет
- Температура окружающей среды
- От 0 °C до +50 °C
- Температура хранения
- От -25 °C до +75 °C
- Тест на нечувствительность к вибрации
- EN 60068-2-6
- Тест на нечувствительность к удару
- EN 60068-2-27
- Техника электрических соединений, вход/выход
- Разъем, Sub-D, 15-полюсный
- Тип крепления
- На Н-рейке с помощью принадлежностейС винтами в пазах
- Тормозное сопротивление
- 15 Ом
- Уровень представления (PL)
- Безопасное отключение момента (STO)/категория 3, Класс оборудования e
- Уровень целостности безопасности (SIL)
- Безопасное отключение момента (STO)/SIL 3
- Фильтр сетевого питания
- Встроенный
- Функция безопасности
- Безопасное отключение момента (STO)
- Характеристики цифровых выходов
- Без гальванической развязки
