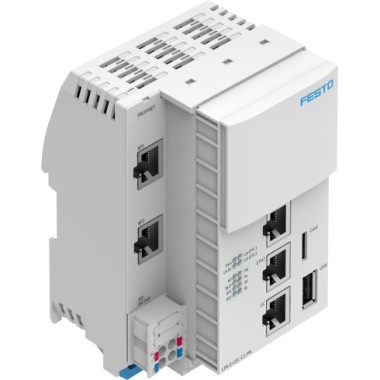

CPX-E-CEC-C1-PN

Основные

CPU данные

512 MB RAMDual Core 766 MHz

Ethernet интерфейс, количество контактов/проводов

8

Fieldbus интерфейс 2, количество контактов/проводов

8

Fieldbus интерфейс 2, протокол

EtherCAT Master

Fieldbus интерфейс 2, скорость передачи

100 Мбит/с

Fieldbus интерфейс 2, технология подключения

RJ45

Fieldbus интерфейс 2, тип подключения

Розетка разъема

Fieldbus интерфейс 2, функция

Шинное подключение, передача

Fieldbus интерфейс, количество контактов/проводов

8

Fieldbus интерфейс, протокол

PROFINET IO

Fieldbus интерфейс, технология подключения

RJ45

Fieldbus интерфейс, тип подключения

2х разъем

Авторизация

RCM Markc UL us - Listed (OL)

Артикул

4252741

Вес

288 г

Внутренний стандарт

IDO28456

Время обработки

Примерно 200 мс/1 к операторов

Выбор IP адресов

DHCPЧерез CoDeSysОпционально: с помощью устройства управления CDSB

Высота

82,5 мм

Группа

Для CPX-E

Диагностика с помощью светодиодов

Force modeОшибки сетиСтатус сети инжинирингового канала 1Статус сети инжинирингового канала 2Статус сети EtherCAT®Статус сети канал 1Статус сети канал 2RunПитание электроники/датчиковПитание нагрузкиСистемная ошибкаТребуется обслуживание

Длина

124,3 мм

Дополнительные функции

CODESYS V3

Допустимые отклонения напряжения для электроники/датчиков

± 25 %

Замечания по материалу

Соответствует директиве RoHS

Защита от прямого и непрямого контакта

PELV

Интерфейс Ethernet, протокол

EasyIPModbus TCPTCP/IP

Интерфейс Ethernet, скорость передачи

10 Мбит/с100 Мбит/с

Интерфейс Ethernet, технология подключения

RJ45

Интерфейс Ethernet, тип подключения

2х разъем

Интерфейс Ethernet, функция

диагностикаSwitch

Интерфейс USB

USB 2.0

Интерфейс промышленной шины, гальваническая развязка

Да

Интерфейс промышленной шины, скорость обмена данными

100 Мбит/с

Класс защиты

IP20

Максимальная мощность электропитания

8 A

Максимальное количество адресов для входов

512 байт

Максимальное количество адресов для выходов

512 байт

Максимальное количество модулей

10

Материал корпуса

PA (Полиамид)

Монтажный шаг

18,9 мм

Наименование

Управление

Номинальное рабочее напряжение DC

24 В DC

Номинальное рабочее напряжение DC для электроники/датчиков

24 В DC

Носитель информации

Micro SD <= 32 GBUSB-Stick <= 32 GB

Относительная влажность воздуха

95 % (без образования конденсата)

Память программы

12 Мб программы пользователя

Параметры модуля

Подключение сигнальных каналов; Диагностика пониженного напряжения; Предупреждения о пониженном напряжении на канал; Представление значения процесса аналоговых модулей

Питание, диаметр провода

0,2 ... 1,5 мм²

Питание, примечание по диаметру провода

0.2 - 2.5 мм² для гибких проводников без концевых втулок для проводов

Питание, функция

Электроника и датчики

Поддержание напряжения питания при сбое

20 мс

Поддержка конфигурации

Блок управления CDSBCODESYS V3GSDML файл

Потребление собственного тока при номинальном рабочем напряжении

typ. 150 mA

Примечание по окружающей температуре

-5 - 60 °C для вертикального монтажа

Программное обеспечение

CODESYS provided by Festo

Производитель

Festo

Промышленная шина, интерфейс

Ethernet

Серия товара

CPX

Системные параметры

Память диагностикиОтказоустойчивая реакцияСтарт системы

Сопротивление коррозии

0 - Нет стойкости к коррозии

Сопротивление ударной нагрузке

Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27

Стойкость к вибрации

Тест транспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 and EN 60068-2-6

Температура окружающей среды

От -5 °C до +50 °C

Температура хранения

От -20 °C до +70 °C

Тип крепления

С верхней рейкой

Флаги

120 кБ остаточных данныхИзменяемая концепция CoDeSys

Функциональные модули

Читать диагностику модуля CPXСтатус диагностики CPXКопировать трассу диагностики CPXИ другие

Ширина

113,8 мм

Электропитание, количество контактов/проводов

4

Электропитание, технология подключения

Пружинная клемма

Электропитание, тип подключения

Клеммная колодка

Элементы управления

DIP переключатель для ПУСКА/ОСТАНОВАОпционально: устройство управления CDSB
