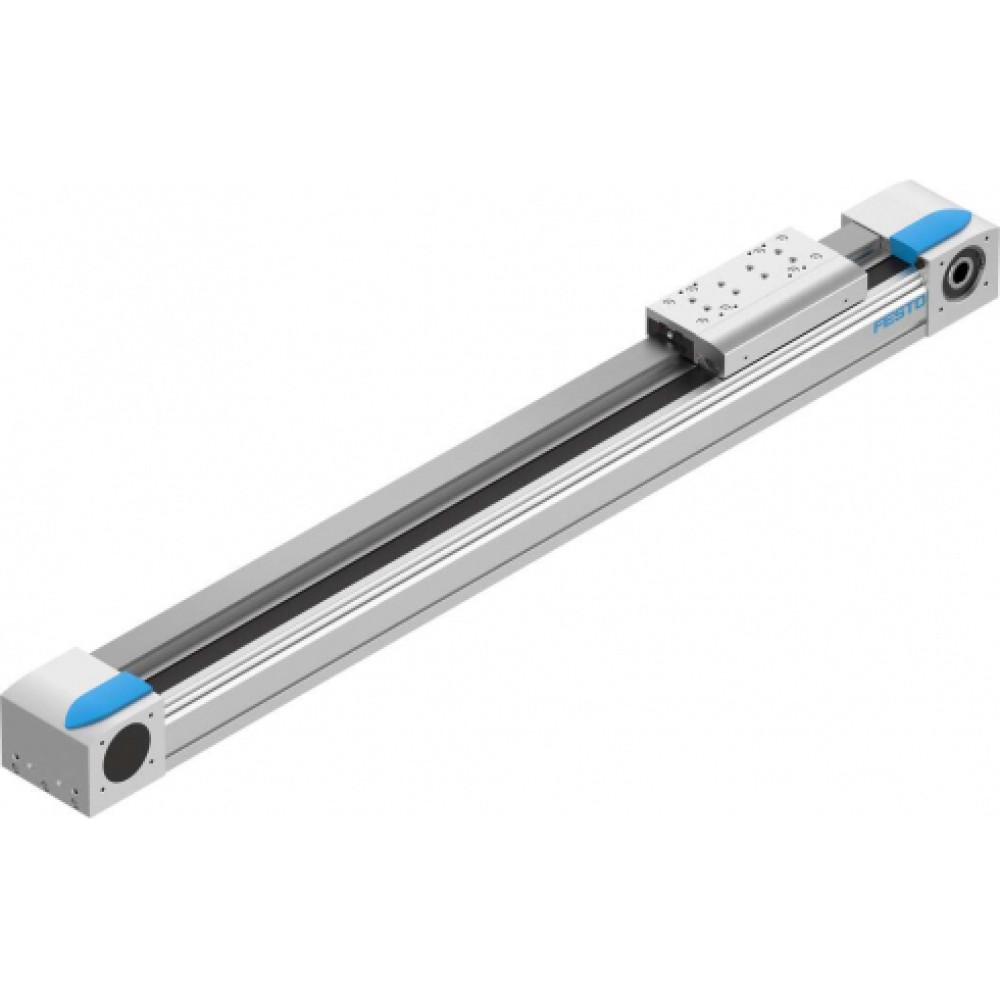

EGC-120-800-TB-KF-0H-GK

Основные

Артикул

3013367

Внутренний стандарт

IDO28456

Замечания по материалу

Соответствует директиве RoHS

Класс защиты

IP40

Коэффициент подачи

125 мм/об

Крутящий момент инерции

2.680×10³ мм⁴

Максимальная скорость

5 м/с

Максимальное сопротивление в холостом режиме

70 Н

Максимальное усилие Fy

6.890 Н

Максимальное усилие Fz

6.890 Н

Максимальное усилие подачи Fx

800 Н

Максимальное ускорение

50 м/с²

Максимальный момент Mx

144 Нм

Массовый момент инерции JH на метр хода

0,93 кг·см²/м

Массовый момент инерции JL на кг нагрузки

3,96 кг·см²/кг

Материал зажимной детали зубчатого ремня

Отливка из нержавеющей стали

Материал зубчатого ремня

Полихлоропрен со стекловолокном и нейлоновым покрытием

Материал каретки

Сталь

Материал концевых крышек

Алюминиевый сплав анодированный

Материал крышки привода

Алюминиевый сплавАнодированный

Материал направляющей рейки

Сталь

Материал профиля

Алюминиевый сплавАнодированный

Материал шкива

Легированная сталь, нержавеющая

Моменты инерции сечения 2-ой степени Ix

4.620×10³ мм⁴

Моменты инерции сечения 2-ой степени Iy

5.650×10³ мм⁴

Наименование

Приводы с зубчатым ремнем

Направляющая

Передача типа "винт - гайка" с циркулирующими шариками с направляющей

Положение при сборке

Любое

Производитель

Festo

Рабочий ход

800 мм

Рабочий цикл

100%

Размер

120

Резерв хода

0 мм

Серия товара

EGC

Температура окружающей среды

От -10 °C до +60 °C

Тип конструкции

Электромеханический линейный приводС зубчатым ремнем

Тип мотора

Шаговый моторСервомотор

Точность повторения

±0,08 мм

Удлинение зубчатого ремня

0,13 %

Шаг зубчатого ремня

5 мм

Эффективный диаметр приводной шестерни

39,79 мм
