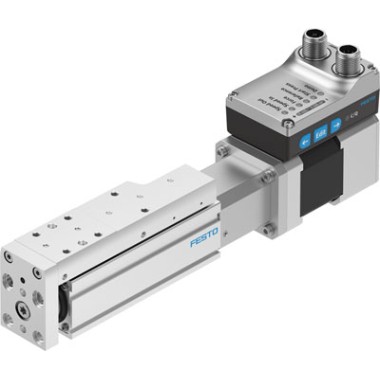

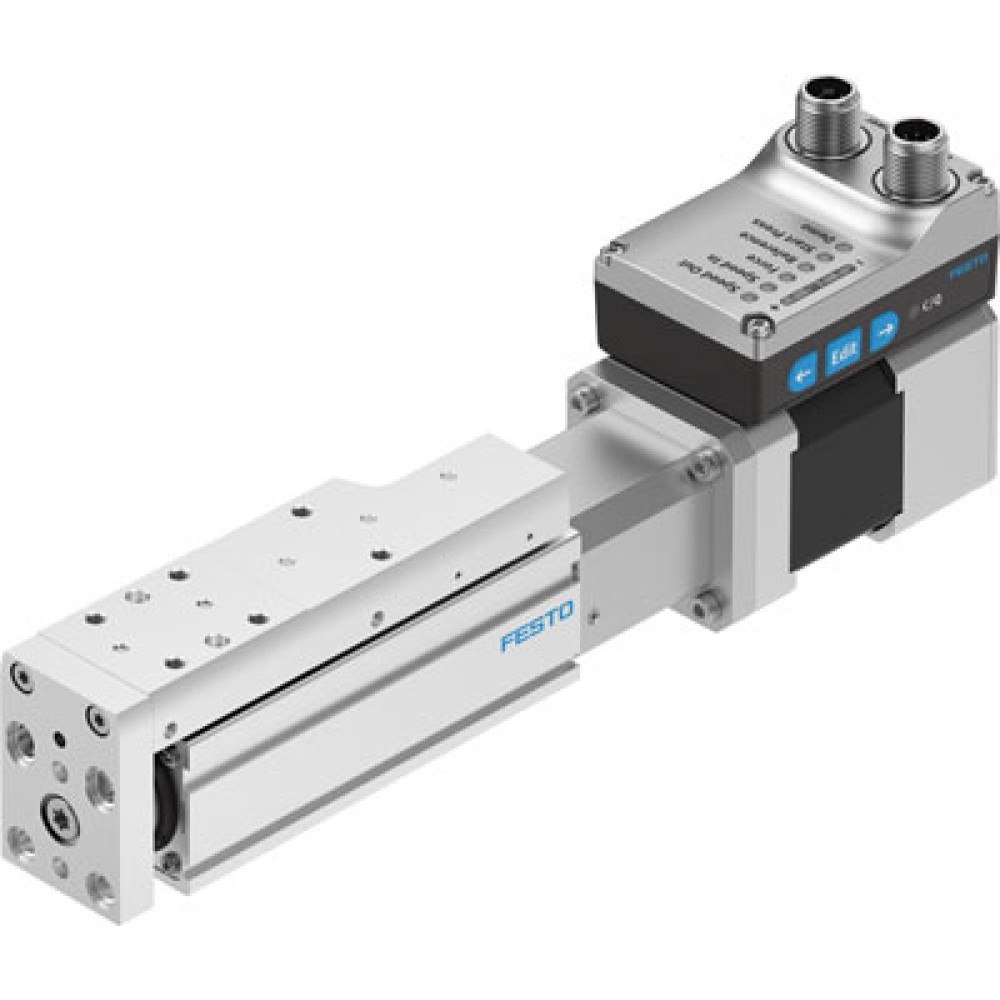

EGSS-BS-KF-32-50-8P-ST-M-H1-PLK-AA

Основные

IO-Link, данные процесса содержат IN

1 бит (State Device); 1 бит (State Move); 1 бит (State in); 1 бит (State out)

IO-Link, минимальное время цикла

1 мс

IO-Link, поддержка SIO режима

Да

IO-Link, протокол

Device V 1.1

IO-Link, режим связи

COM3 (230,4 кБод)

IO-Link, содержание данных процесса OUT

1 бит (Move in), 1 бит (Move out), 1 бит (Quit Error)

IO-Link, содержание сервисных данных IN

32 бит Force 32 бит Position, 32 бит Speed

IO-Link, способ присоединения

Разъем

IO-Link, тип порта

A

IO-Link, требуется память данных

0,5 Кбайт

IO-Link, число портов

1

IO-Link, ширина данных процесса IN

2 Байт

IO-Link, ширина данных процесса OUT

2 Байт

Авторизация

RCM Mark

Артикул

8083802

Базовый вес на 0 мм хода

924 г

Вес

1074 г

Внутренний стандарт

IDO28456

Вход логической схемы

PNP (положительное переключение)

Датчик положения ротора

Абсолютный однооборотный энкодер

Диаметр шпинделя

8 мм

Диапазон работы логических входов

24 В

Дисплей

LED

Дополнительные функции

Интерфейс пользователя, Интегрированное измерение конечного положения

Дополнительный вес на 10 мм хода

30 г

Дополнительный коэффициент массы на 10 мм хода

12 г

Допустимые колебания напряжения

+/- 15 %

Замечания по материалу

Соответствует директиве RoHS

Значение динамической базовой нагрузки винтового привода

2000 Н

Значение динамической базовой нагрузки линейной направляющей

2135 Н

Значение статистической базовой нагрузки винтового привода

3700 Н

Значение статистической базовой нагрузки линейной направляющей

3880 Н

Интервалы обслуживания

Смазка на весь срок службы

Класс безопасности

III

Класс защиты

IP40

Класс защиты изоляции

B

Количество цифровых выходов на 24 В DC

2

Количество цифровых логических входов

2

Коэффициент подачи

8 мм/об

Максимальная длина линии

15 м выходы, 15 м входы, 20 м с IO-Link

Максимальная скорость

0,19 м/с

Максимальное потребление тока

3 А

Максимальное усилие Fy

991 Н

Максимальное усилие Fz

991 Н

Максимальное усилие подачи Fx

60 Н

Максимальное ускорение

5 м/с²

Максимальный момент Mx

3,4 Нм

Максимальный момент My

3,17 Нм

Максимальный момент Mz

3,17 Нм

Максимальный радиальное усилие на приводном валу

140 Н

Максимальный ток, цифровые выходы логики

100 мА

Материал гайки шпинделя

Катанная подшипниковая сталь

Материал каретки

Анодированный алюминий

Материал корпуса

Алюминий анодированный

Материал направляющей рейки

Катанная подшипниковая сталь

Материал траверсы

Анодированный алюминий

Материал шпинделя

Катанная подшипниковая сталь

Наименование

Мини-суппорт

Направляющая

Передача типа "винт - гайка" с циркулирующими шариками с направляющей

Номинальное напряжение DC

24 В

Номинальный ток

3 А

Определение позиции

Датчик двигателя, для герконов

Ориентировочное значение полезной нагрузки, вертикальной

2 кг

Ориентировочное значение полезной нагрузки, горизонтальной

2 кг

Относительная влажность воздуха

0 % - 90 % (без образования конденсата)

Параметры конфигурации интерфейса

IO-Link интерфейс пользователя

Перемещаемая масса при ходе 0 мм

149 г

Положение при сборке

Любое

Примечание по окружающей температуре

При температуре выше 30 ° C мощность должна быть уменьшена на 2% на К.

Принцип измерения поворотного энкодера

Магнитный

Производитель

Festo

Рабочий ход

50 мм

Рабочий цикл

1

Размер

32

Реверсивный люфт

150 мкм

Режим готовности дисплея

LED

Резерв хода

0 мм

Серия товара

EGSS

Сопротивление ударной нагрузке

Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27

Сопротивления коррозии

0 - Нет стойкости к коррозии

Спецификация, цифровой вход

По IEC 61131-2, type 1

Справочное значение, характеристики движения

5000 км

Стойкость к вибрации

Тест траспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 and EN 60068-2-6

Тарировка

Фиксирующий упор, позитивныйФиксирующий упор, негативныйДатчик ссылки

Температура окружающей среды

От 0 °C до +50 °C

Температура хранения

От -20 °C до +60 °C

Тип конструкции

Электрический мини-суппортС шарико-винтовой передачейWith integrated drive

Тип крепления

С внутренней резьбой, с центрирующей втулкой, с цилиндрическим штифтом, с принадлежностями

Тип мотора

Шаговый мотор

Тип оборудования

Мини-суппорты

Тип шпинделя

Шарико-винтовая передача

Точность повторения

±0,015 мм

Триггер энкодера положения ротора

16 Бит

Фиксированное значение динамической базовой нагрузки подшипника

3795 Н

Фиксированное значение статистической базовой нагрузки подшипник

1792 Н

Характеристики логических входов

Конфигурируемый, без гальванической развязки

Характеристики цифровых выходов

Конфигурируемый, без гальванической развязки

Цифровые выходы

PNP (положительное переключение)

Шаг шпинделя

8 мм/U

Электропитание, количество контактов/проводов

4

Электропитание, технология подключения

M12x1, T-шифрование по EN 61076-2-111

Электропитание, тип подключения

Разъем
