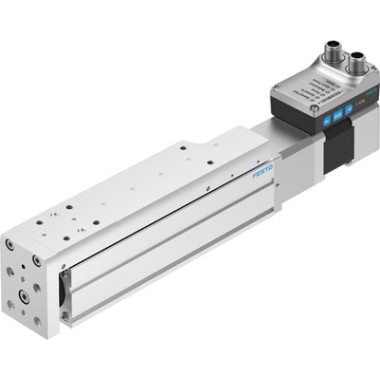

EGSS-BS-KF-45-125-10P-ST-M-H1-PLK-AA
Festo
EGSS-BS-KF-45-125-10P-ST-M-H1-PLK-AA
На складе
Цена по запросу
Основные
- IO-Link, данные процесса содержат IN
- 1 бит (State Device); 1 бит (State Move); 1 бит (State in); 1 бит (State out)
- IO-Link, минимальное время цикла
- 1 мс
- IO-Link, поддержка SIO режима
- Да
- IO-Link, протокол
- Device V 1.1
- IO-Link, режим связи
- COM3 (230,4 кБод)
- IO-Link, содержание данных процесса OUT
- 1 бит (Move in), 1 бит (Move out), 1 бит (Quit Error)
- IO-Link, содержание сервисных данных IN
- 32 бит Force 32 бит Position, 32 бит Speed
- IO-Link, способ присоединения
- Разъем
- IO-Link, тип порта
- A
- IO-Link, требуется память данных
- 0,5 Кбайт
- IO-Link, число портов
- 1
- IO-Link, ширина данных процесса IN
- 2 Байт
- IO-Link, ширина данных процесса OUT
- 2 Байт
- Авторизация
- RCM Mark
- Артикул
- 8083818
- Базовый вес на 0 мм хода
- 1238 г
- Вес
- 2024 г
- Внутренний стандарт
- IDO28456
- Вход логической схемы
- PNP (положительное переключение)
- Датчик положения ротора
- Абсолютный однооборотный энкодер
- Диаметр шпинделя
- 10 мм
- Диапазон работы логических входов
- 24 В
- Дисплей
- LED
- Дополнительные функции
- Интерфейс пользователя, Интегрированное измерение конечного положения
- Дополнительный вес на 10 мм хода
- 63 г
- Дополнительный коэффициент массы на 10 мм хода
- 30 г
- Допустимые колебания напряжения
- +/- 15 %
- Замечания по материалу
- Соответствует директиве RoHS
- Значение динамической базовой нагрузки винтового привода
- 3200 Н
- Значение динамической базовой нагрузки линейной направляющей
- 3240 Н
- Значение статистической базовой нагрузки винтового привода
- 5900 Н
- Значение статистической базовой нагрузки линейной направляющей
- 5630 Н
- Интервалы обслуживания
- Смазка на весь срок службы
- Класс безопасности
- III
- Класс защиты
- IP40
- Класс защиты изоляции
- B
- Количество цифровых выходов на 24 В DC
- 2
- Количество цифровых логических входов
- 2
- Коэффициент подачи
- 10 мм/об
- Максимальная длина линии
- 15 м выходы, 15 м входы, 20 м с IO-Link
- Максимальная скорость
- 0,25 м/с
- Максимальное потребление тока
- 3 А
- Максимальное усилие Fy
- 1314 Н
- Максимальное усилие Fz
- 1314 Н
- Максимальное усилие подачи Fx
- 120 Н
- Максимальное ускорение
- 5 м/с²
- Максимальный момент Mx
- 8,14 Нм
- Максимальный момент My
- 7,05 Нм
- Максимальный момент Mz
- 7,05 Нм
- Максимальный радиальное усилие на приводном валу
- 340 Н
- Максимальный ток, цифровые выходы логики
- 100 мА
- Материал гайки шпинделя
- Катанная подшипниковая сталь
- Материал каретки
- Анодированный алюминий
- Материал корпуса
- Алюминий анодированный
- Материал направляющей рейки
- Катанная подшипниковая сталь
- Материал траверсы
- Анодированный алюминий
- Материал шпинделя
- Катанная подшипниковая сталь
- Наименование
- Мини-суппорт
- Направляющая
- Передача типа "винт - гайка" с циркулирующими шариками с направляющей
- Номинальное напряжение DC
- 24 В
- Номинальный ток
- 3 А
- Определение позиции
- Датчик двигателя, для герконов
- Ориентировочное значение полезной нагрузки, вертикальной
- 6 кг
- Ориентировочное значение полезной нагрузки, горизонтальной
- 6 кг
- Относительная влажность воздуха
- 0 % - 90 % (без образования конденсата)
- Параметры конфигурации интерфейса
- IO-Link интерфейс пользователя
- Перемещаемая масса при ходе 0 мм
- 212 г
- Положение при сборке
- Любое
- Примечание по окружающей температуре
- При температуре выше 30 ° C мощность должна быть уменьшена на 2% на К.
- Принцип измерения поворотного энкодера
- Магнитный
- Производитель
- Festo
- Рабочий ход
- 125 мм
- Рабочий цикл
- 1
- Размер
- 45
- Реверсивный люфт
- 150 мкм
- Режим готовности дисплея
- LED
- Резерв хода
- 0 мм
- Серия товара
- EGSS
- Сопротивление ударной нагрузке
- Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27
- Сопротивления коррозии
- 0 - Нет стойкости к коррозии
- Спецификация, цифровой вход
- По IEC 61131-2, type 1
- Справочное значение, характеристики движения
- 5000 км
- Стойкость к вибрации
- Тест траспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 and EN 60068-2-6
- Тарировка
- Фиксирующий упор, позитивныйФиксирующий упор, негативныйДатчик ссылки
- Температура окружающей среды
- От 0 °C до +50 °C
- Температура хранения
- От -20 °C до +60 °C
- Тип конструкции
- Электрический мини-суппортС шарико-винтовой передачейWith integrated drive
- Тип крепления
- С внутренней резьбой, с центрирующей втулкой, с цилиндрическим штифтом, с принадлежностями
- Тип мотора
- Шаговый мотор
- Тип оборудования
- Мини-суппорты
- Тип шпинделя
- Шарико-винтовая передача
- Точность повторения
- ±0,015 мм
- Триггер энкодера положения ротора
- 16 Бит
- Фиксированное значение динамической базовой нагрузки подшипника
- 7413 Н
- Фиксированное значение статистической базовой нагрузки подшипник
- 3966 Н
- Характеристики логических входов
- Конфигурируемый, без гальванической развязки
- Характеристики цифровых выходов
- Конфигурируемый, без гальванической развязки
- Цифровые выходы
- PNP (положительное переключение)
- Шаг шпинделя
- 10 мм/U
- Электропитание, количество контактов/проводов
- 4
- Электропитание, технология подключения
- M12x1, T-шифрование по EN 61076-2-111
- Электропитание, тип подключения
- Разъем
