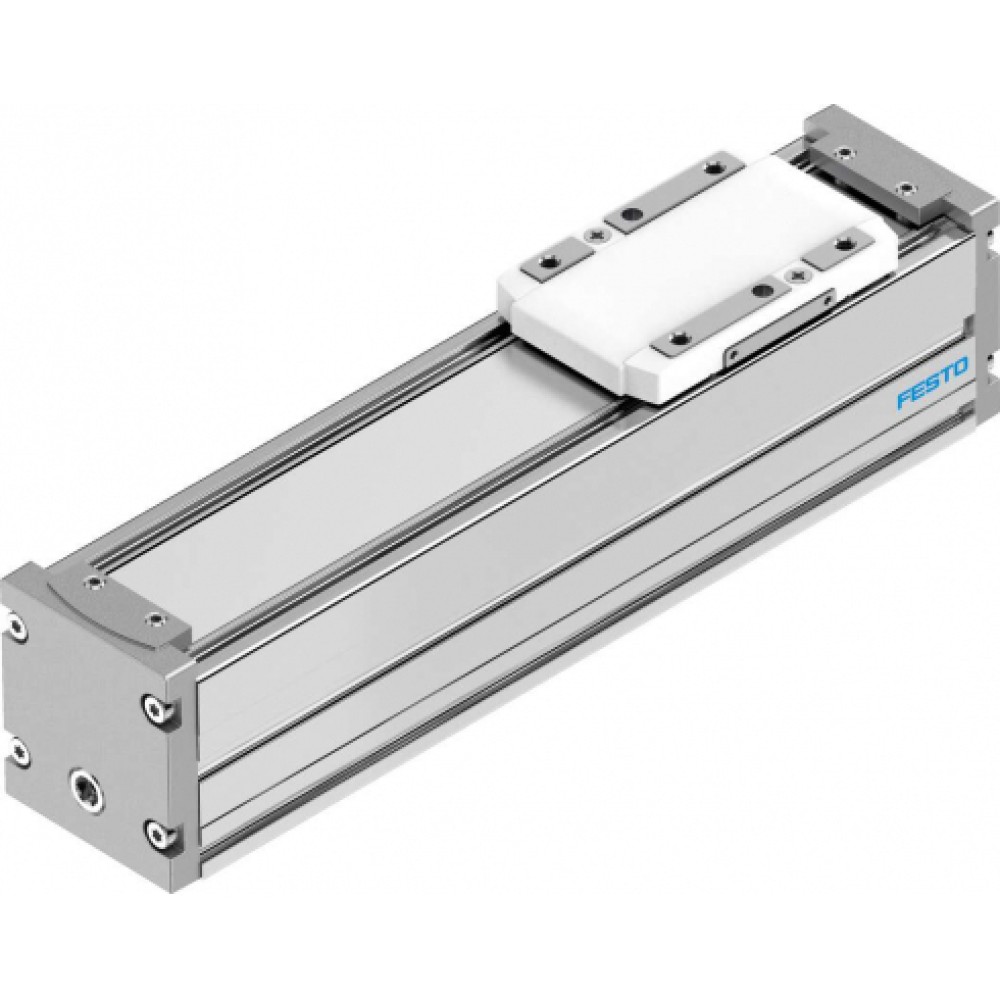

ELFC-KF-45-100

Основные

Fy с теоретическим ресурсом 100 км (только с точки зрения направ

1.104 Н

Fz с теоретическим ресурсом 100 км (только с точки зрения направ

2.208 Н

Артикул

8062802

Внутренний стандарт

IDO28456

Дополнительный вес на 10 мм хода

23 г

Замечания по материалу

Соответствует директиве RoHS

Класс защиты

IP40

Крутящий момент инерции

8,5×10³ мм⁴

Максимальная скорость

1,5 м/с

Максимальное усилие Fy

300 Н

Максимальное усилие Fz

600 Н

Максимальное ускорение

250 м/с²

Максимальный момент Mx

5,5 Нм

Максимальный момент My

4,7 Нм

Максимальный момент Mz

4,7 Нм

Материал закрывающей ленты

Легированная сталь, нержавеющая

Материал каретки

Сталь

Материал концевых крышек

Алюминиевый сплав с покрытием

Материал крышки

Алюминиевое литье с покрытием

Материал направляющей рейки

Сталь

Материал профиля

Анодированный алюминий

Моменты инерции сечения 2-ой степени Iy

140×10³ мм⁴

Моменты инерции сечения 2-ой степени Iz

170×10³ мм⁴

Наименование

Пассивная направляющая

Направляющая

Передача типа "винт - гайка" с циркулирующими шариками с направляющей

Перемещаемая масса

144 г

Положение при сборке

Любое

Производитель

Festo

Рабочий ход

100 мм

Рабочий цикл

100%

Размер

45

Резерв хода

0 мм

Серия товара

ELFC

Сопротивление коррозии

0 - Нет стойкости к коррозии

Температура окружающей среды

От 0 °C до +50 °C

Тип конструкции

Направляющая

Усилие перемещения

4,5 Н
