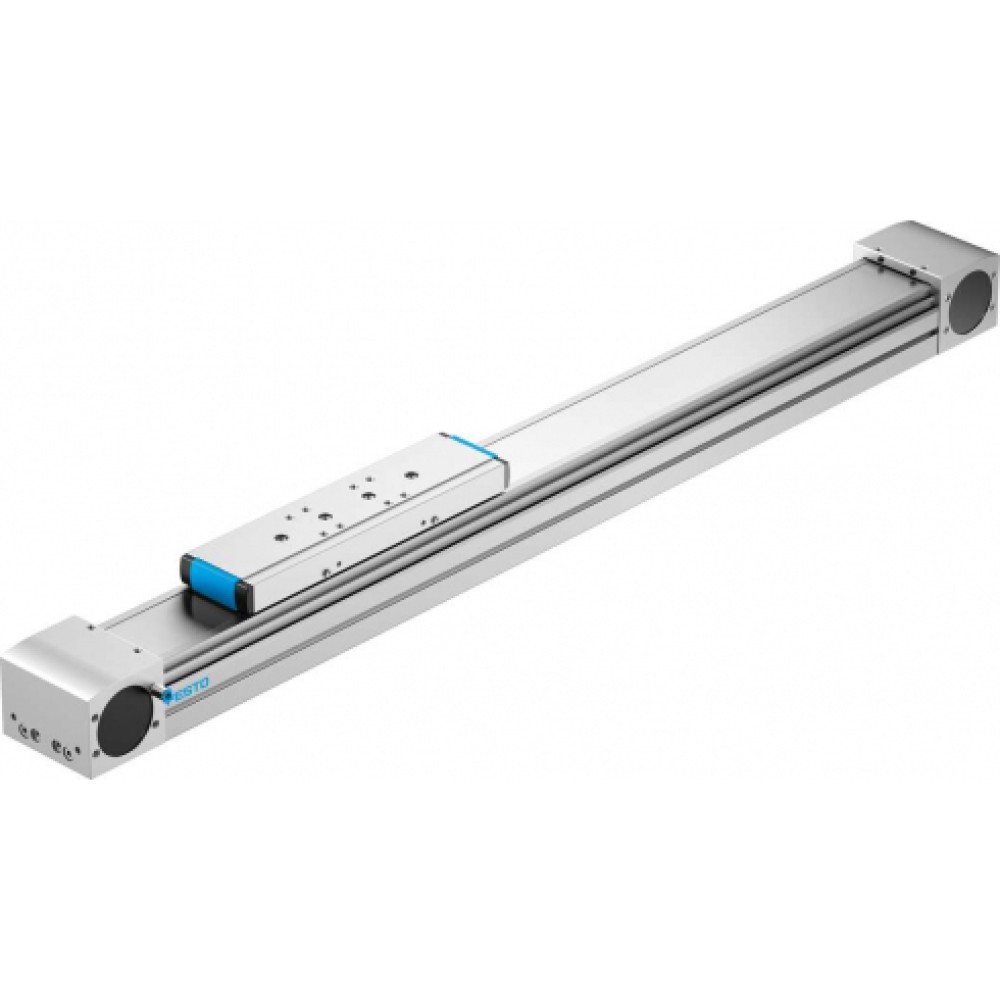

ELGA-TB-G-80
Festo
ELGA-TB-G-80
На складе
Цена по запросу
- Краткое описание:
- С направляющей скольжения.
С направляющей скольжения.
Основные
- Артикул
- 570503
- Вес
- 1,1 г
- Внутренний стандарт
- IDO28456
- Высота
- 76,5 мм
- Движущий момент на холостом ходу
- 1 Нм
- Длина
- 386 мм
- Замечания по материалу
- Соответствует директиве RoHS
- Класс защиты
- IP40
- Коэффициент подачи
- 125 мм/об
- Крутящий момент инерции
- 108×10³ мм4
- Максимальная скорость
- 5 м/с
- Максимальное сопротивление в холостом режиме
- 50 Н
- Максимальное усилие Fy
- 200 Н
- Максимальное усилие Fz
- 800 Н
- Максимальное усилие подачи Fx
- 800 Н
- Максимальное ускорение
- 50 м/с²
- Максимальный момент Mx
- 10 Нм
- Максимальный момент My
- 60 Нм
- Максимальный момент Mz
- 20 Нм
- Максимальный приводной момент
- 16,9 Нм
- Массовый момент инерции JH на метр хода
- 0,093 кг·см²/м
- Массовый момент инерции JL на кг нагрузки
- 3,96 кг·см²/кг
- Массовый момент инерции, JO
- 6,66 кг·см²
- Материал зажимной детали зубчатого ремня
- Отливка из нержавеющей стали
- Материал зубчатого ремня
- Полихлоропрен со стекловолокном и нейлоновым покрытием
- Материал каретки
- POM (Полиформальдегид)
- Материал концевых крышек
- Алюминиевый сплав анодированный
- Материал крышки привода
- Алюминиевый сплавАнодированный
- Материал направляющей рейки
- Алюминиевый сплавАнодированный
- Материал профиля
- Алюминиевый сплавАнодированный
- Материал шкива
- Легированная сталь, нержавеющая
- Моменты инерции сечения 2-ой степени Ix
- 277×10³ мм4
- Моменты инерции сечения 2-ой степени Iy
- 907×10³ мм4
- Наименование
- Приводы с зубчатым ремнем
- Направляющая
- Направляющая скольжения
- Положение при сборке
- Любое
- Производитель
- Festo
- Рабочий ход
- От 50 до 8.500 мм
- Рабочий цикл
- 100%
- Размер
- 80
- Серия товара
- ELGA
- Температура окружающей среды
- От -10 °C до +60 °C
- Тип конструкции
- Электромеханический линейный приводС зубчатым ремнем
- Тип мотора
- Шаговый моторСервомотор
- Точность повторения
- ±0,08 мм
- Удлинение зубчатого ремня
- 0,19 %
- Шаг зубчатого ремня
- 5 мм
- Ширина
- 82 мм
- Эффективный диаметр приводной шестерни
- 37,79 мм
