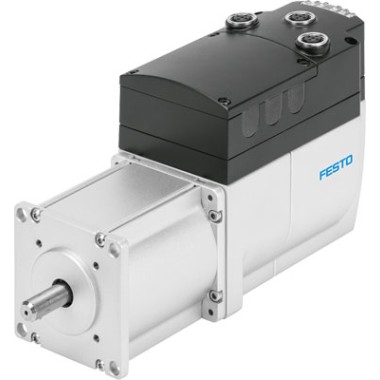

EMCA-EC-67

Основные

Ethernet, поддерживаемые протоколы

TCP; IP

PFD (вероятность отказа по требованию)

1,86×10^-5

SFF Доля Безопасных Отказов

> 90 %

Авторизация

RCM Markc UL us - Listed (OL)

Аппаратная отказоустойчивость

1

Артикул

1509036

Внутренний стандарт

IDO28456

Возможность Отказов в Час [1/ч]

1×10^-9

Вход логической схемы

PNP (положительное переключение)

Датчик положения ротора

Абсолютный однооборотный энкодерАбсолютный многооборотный энкодер

Диагностическое покрытие

90 %

Диапазон работы логических входов

24 В

Дисплей

LED

Допустимые колебания напряжения

± 20 %

Замечания по материалу

Содержит PWIS веществаНе содержит медь и тефлон

Интервал контрольных испытаний

20 лет

Класс защиты

IP54IP65

Максимальная скорость

От 3.300 до 3.500 1/мин

Максимальное количество наборов позиционирования

64

Максимальный ток, цифровые выходы логики

100 мА

Наименование

Электродвигатель

Негативный тестовый импульс с логикой 1

600 мкс

Номинальная мощность мотора

120 ... 150 Вт

Номинальное напряжение DC

24 В

Номинальный момент

0,37 - 0,45 Нм

Относительная влажность воздуха

0 % - 95 % (без образования конденсата)

Параметры конфигурации интерфейса

Ethernet

Позитивный тестовый импульс с логикой 0

10.000 мкс

Примечание по окружающей температуре

Мощность должна быть снижена на 1,75% на °C при окружающей температуре выше 20 °C

Принцип измерения поворотного энкодера

Магнитный

Производитель

Festo

Режим работы контроллера

PWM-MOSFET мощный выходной каскадКаскадный контроллер сP контроллер позиционированияPI контроллер скоростиПропорциональный и интегральный контроллер для электричества

Серия товара

EMCA

Сертификационный департамент

TÜV 01/205/5514.00/16

Сопротивление коррозии

1 - Низкая стойкость к коррозии

Сопротивление ударной нагрузке

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Спецификация, цифровой вход

По IEC 61131-2

Стойкость к вибрации

Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6

Температура окружающей среды

От 0 °C до +50 °C

Температура хранения

От -25 °C до +70 °C

Тип крепления

ЗатянутыйСо сквозным отверстием

Тормозной удерживающий момент

0 ... 1 Нм

Тормозящий резистор, внешний

6 Ом

Триггер энкодера положения ротора

12 бит

Уровень представления (PL)

Безопасный момент выключения (STO)/категория 3, уровень представления d

Уровень целостности безопасности (SIL)

Безопасное отключение момента (STO)/SIL 2

Функция безопасности

Безопасное отключение момента (STO)

Функция защиты

I²t мониторингИндикация температурыМониторинг токаОбнаружение ошибок напряженияИндикация ошибкиПрограммное обнаружение конечного положения

Характеристики логических входов

Гальванически соединенные с логическим потенциалом

Характеристики цифровых выходов

Свободно конфигурируется в данных пределахБез гальванической развязки

Цифровые выходы

PNP (положительное переключение)
