HSW-10-AP-SD-AW
Festo
HSW-10-AP-SD-AW
На складе
Цена по запросу
- Краткое описание:

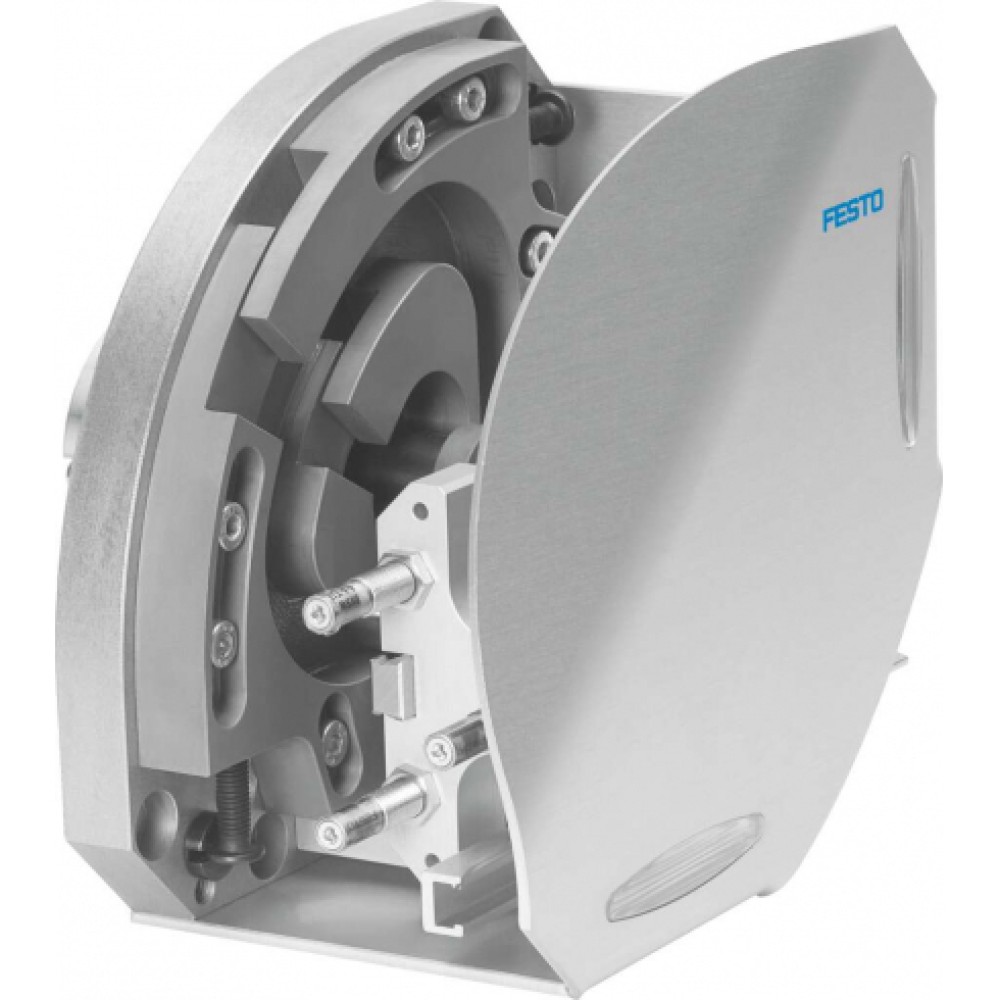

- Модуль перемещения Festo HSW-10-AP-SD-AW — функциональный модуль, предназначенный для автоматического перемещения, подачи и извлечения мелких деталей.
Модуль перемещения Festo HSW-10-AP-SD-AW — функциональный модуль, предназначенный для автоматического перемещения, подачи и извлечения мелких деталей.
Основные
- Артикул
- 562562
- Вес
- 1460 г
- Внутренний стандарт
- IDO28456
- Высота
- 124 мм
- Демпфирование
- CC: амортизаторы с обеих сторонПлавная характеристика
- Длина
- 173,6 мм
- Максимальная эффективная нагрузка
- 0,5 кг
- Максимальное усилие в направлении Y
- 30 Н
- Максимальный Z-ход, позиция ожидания
- 10 мм
- Максимальный линейный ход при повороте на 90°
- 90/90 мм
- Максимальный момент Mx
- 0,6 Нм
- Максимальный момент My
- 0,6 Нм
- Максимальный момент Mz
- 0,6 Нм
- Материал крестообразной направляющей
- Закаленная сталь
- Материал крышки
- Алюминиевый сплавАнодированный
- Материал монтажной плиты
- Алюминиевый сплавАнодированный
- Материал перемычки
- Алюминиевый сплавАнодированный
- Материал поворотного рычага
- Сталь с поверхностной закалкойПолированный
- Материал пружинной детали
- Легированная сталь
- Материал регулировочного винта
- Легированная сталь
- Материал рейки датчика
- Алюминиевый сплавАнодированный
- Материал скобы
- Алюминиевый сплавАнодированный
- Материал упоров
- Легированная сталь
- Материал шлицевой направляющей плиты
- Сталь с поверхностной закалкойЗакаленный
- Минимальное время цикла
- 0,6 с
- Наименование
- Модуль перемещения
- Определение позиции
- Для герконов
- Пневматическое подключение, позиция ожидания
- M5
- Положение при сборке
- Любое
- Примечание по рабочей среде
- Возможна работа со смазкой (впоследствии требуется постоянная смазка)
- Присоединение 2
- M3
- Производитель
- Festo
- Рабочая среда
- Сжатый воздух и вода
- Рабочий ход
- От 9 до 15 мм
- Размер
- 10
- Серия товара
- HSW
- Температура окружающей среды
- От 0 °C до +60 °C
- Теоретическое усилие при 6 бар
- 30 Н
- Тип конструкции
- линейная направляющая плюс поворотный подшипникПоворотный приводПоследовательность перемещения по направляющей
- Тип крепления
- Со сквозным отверстием и центрирующей втулкой
- Точность повторения, крайние позиции
- +/-0,02 мм
- ход Z
- 80 ... 100 мм
- Ширина
- 126,4 мм
