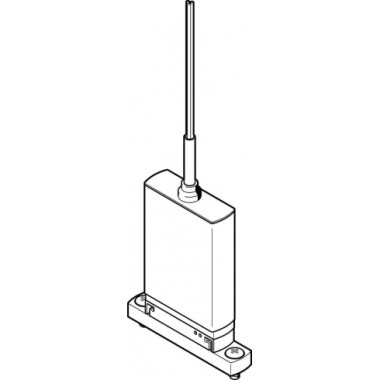

MHJ10-S-2,5-HF/LP

Основные

Артикул

567796

Вес

75 г

Внутренний стандарт

IDO28456

Время включения при 0,5 бар и 24 В

0,8 мс

Время включения при 4 бар и 24 В

1 мс

Время выключения при 0,5 бар и 24 В

0,6 мс

Время выключения при 4 бар и 24 В

0,5 мс

Группа

Для специфических применений

Диапазон рабочего напряжения

DC - От 21,6 до 26,4 В

Диапазон сигнала триггера DC

От 3 до 30 В DC

Длина кабеля

2,5 м

Дополнительные функции

Защита от искр; Снижение тока удержания с рекуперацией энергии; Безопасное отключение

Допуска на время включения

+/-15 %

Допуска на время выключения

+15 %/-25 %

Допустимые колебания напряжения

± 10 %

Замечания по материалу

Соответствует директиве RoHS

Защищен от смены полярности

Для рабочего напряжения

Класс защиты

IP65

Количество контактов

3-жильный

Количество линий и позиций

2/2 лин./поз.

Максимальная допустимая температура поверхности катушки

+120 °С

Максимальная частота переключения

500 Гц

Максимальное рабочее давление

4 бар

Максимальный момент затяжки, установка распределителя

0,7 Нм

Материал винтов

Сталь

Материал корпуса

PA (Полиамид) с армированием; PPS (Полифениленсульфид) с армированием

Материал оплетки кабеля

PUR (Полиуретан)

Материал уплотнения

HNBR (Гидрированный бутадиен-нитрильный каучук)

Минимальное рабочее давление

0,5 бар

Монтажный шаг

10,5 мм

Мощность переключения

7 Вт

Мощность удержания

2 Вт

Наименование

Распределитель с электромагнитным управлением

Направление потока

Нереверсивный

Ограничение температуры окружающей и рабочей среды

Относительно частоты переключения

Питание пилотного каскада

Внешний

Положение при сборке

Любое

Примечание по работе

Источник питания должен поддерживать как минимум 1,7 А без падения напряжения; Не работать без расхода

Примечание по рабочей среде

Операция смазывания невозможна

Производитель

Festo

Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Рабочее напряжение катушки

24 В DC

Рабочий цикл

100 %

Ручное дублирование

Нет

Серия товара

MHJ10

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От -5 °C до +60 °C

Температура хранения

От -20 °C до +50 °C

Тип действия

Моностабильный

Тип конструкции

Седельный клапан без пружинного возврата

Тип крепления

На монтажной плите

Тип оборудования

Распределители

Тип пилотного управления

Прямого действия

Тип присоединения

Монтажная плита

Тип присоединения на входе

Внутренняя резьба

Тип резьбы

G

Тип сброса

Пневматический

Тип уплотнения

Твердый

Тип управления

Электропневматическое

Тип электрического подключения

Кабель

Функция распределителя

Н. З.

Ширина

10 мм
