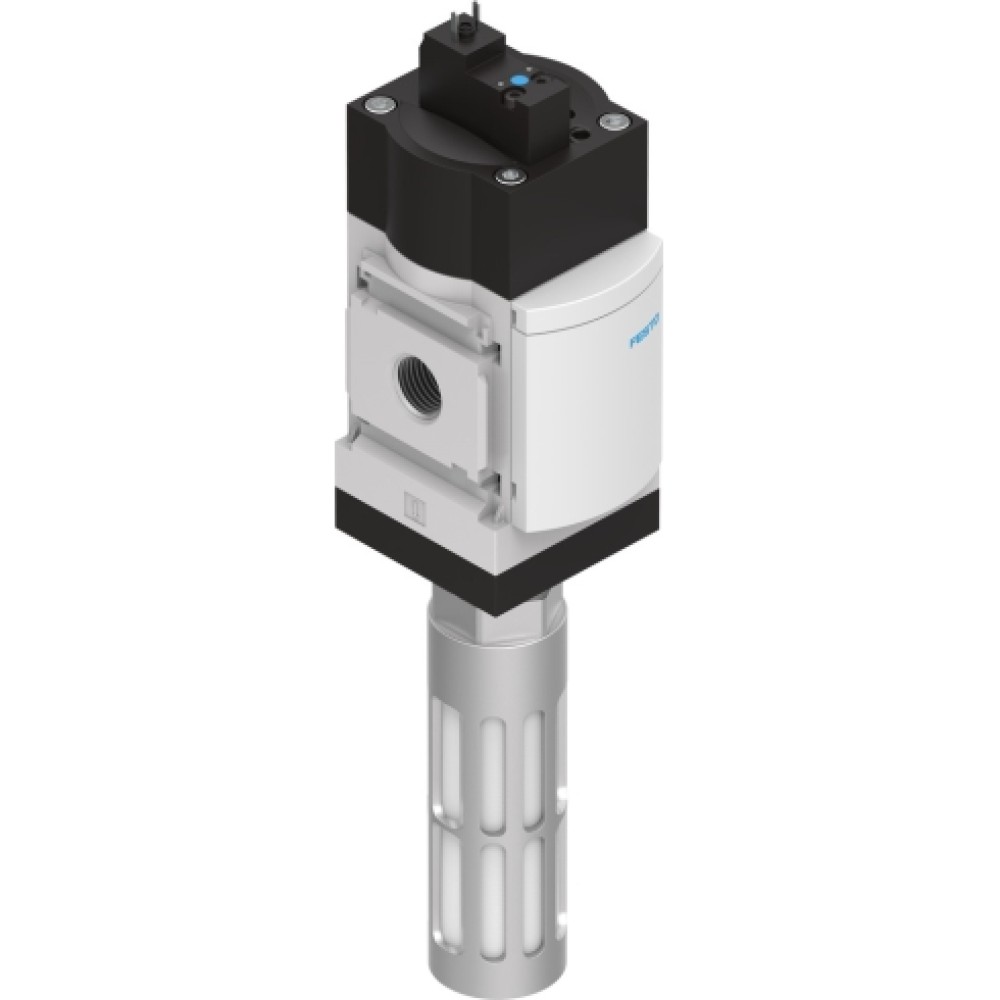

MS6-SV-1/2-C-10V24-S

Основные

Артикул

8001469

Блок давления

Клапан быстрого выхлопа

Вес

1006 г

Внутренний стандарт

IDO28456

Время включения

370 мс

Время выключения

65 мс

Высота

177 мм

Группа

Плавного пуска

Длина

76 мм

Допустимые колебания напряжения

± 10 %

Замечания по материалу

Соответствует директиве RoHS

Защита от перекрытия

Да

Класс защиты

IP65 с розеткой

Максимальное рабочее давление

10 бар

Максимальный стандартный расход

5700 л/мин

Материал корпуса

Алюминиевый сплав

Материал уплотнения

NBR (Бутадиен-нитрильный каучук)

Минимальное рабочее давление

3 бар

Монтажный шаг

62 мм

Мощность катушки

1,8 Вт

Наименование

Клапан плавного пуска/быстрого выхлопа

Оптимальное решение для

Для подготовки воздуха

Питание пилотного каскада

Внутренний

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Присоединение

1/2

Присоединение 3

G3/4

Производитель

Festo

Рабочая позиция

Моностабильный

Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Рабочая температура

От 0 °C до +60 °C

Рабочее напряжение катушки

24 В DC

Рабочий цикл

100%

Ручное дублирование

На пилотных клапанах с электроуправлением: не фиксируется с ростом давления и сбросных клапанах: фиксируется, с самовозвратом

Серия товара

MS6-SV

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Сопротивление ударной нагрузке

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Стандартный расход на выхлоп 6 -> 0 бар

7 ,600 л/мин

Стойкость к вибрации

Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6

Температура окружающей среды

От 0 °C до +60 °C

Температура хранения

От -10 °C до +60 °C

Тип конструкции

Золотниковый

Тип крепления

Линейный монтаж. С принадлежностями

Тип оборудования

Клапан

Тип пилотного управления

Непрямого действия

Тип присоединения на входе

Внутренняя резьба

Тип резьбы

G

Тип сброса

Механическая пружина

Тип уплотнения

Мягкий

Тип управления

Электромагнитное

Тип устройства

Индивидуальное устройство

Уровень представления (PL)

Выхлоп/категория 1, Performance Level cПредотвращение внезапного запуска (подача давления)/до категории 1, Performance Level e

Функция безопасности

ВыхлопПредотвращение внезапного запуска (подача давления)

Функция быстрого выхлопа

Не дросселируемый

Функция распределителя

Нормально закрыт. Функция повышения давления

Ширина

62 мм

Электрическое подключение

Разъем по EN 175301-803 Расположение контактов тип С по EN 175301-803 2-пин
