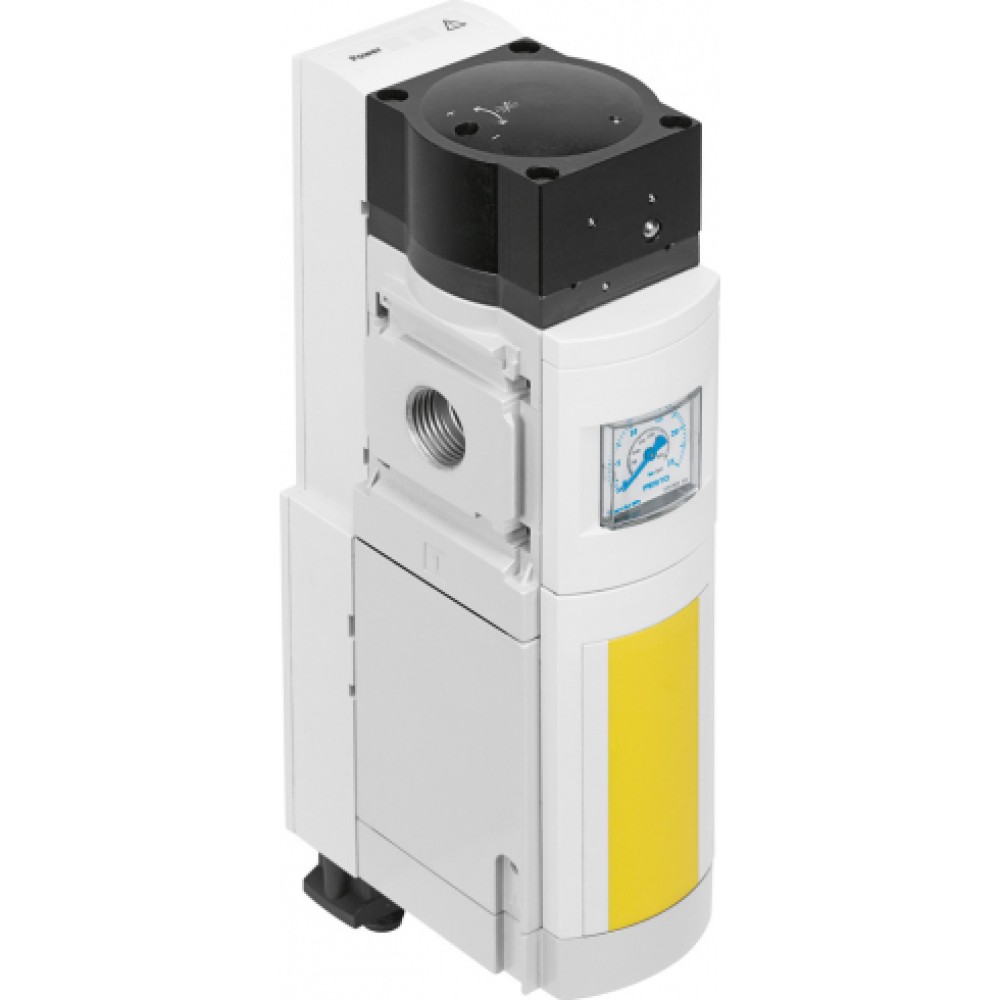

MS6-SV-1/2-E-ASIS-AG

Основные

Авторизация

RCM Mark

Артикул

8001480

Блок давления

Клапан быстрого выхлопа

Вес

2000 г

Внутренний стандарт

IDO28456

Время включения

130 мс

Время выключения

40 мс

Группа

Плавного пуска

Диагностика

Циклические дискретные входыЦиклические аналоговые значенияАциклические значения

Диапазон адресации

Standard Slave: 1 ... 31

Замечания по материалу

Соответствует директиве RoHS

Защита от перекрытия

Нет

Идентификатор устройства AS-интерфейса

0x03A6

Индикатор

Манометр

Интерфейс Fieldbus

Разъем, M12 (ASI Out)Разъем, М12 (ASI In)

Класс защиты

IP65 с розеткой

Код продукта

ID-Code: 0x5ID1: 0xFID2:0x5IO-Code: 0x7Профиль: 7.5.5

Максимальная частота переключения

1 Гц

Максимальное рабочее давление

10 бар

Максимальный стандартный расход

4300 л/мин

Материал корпуса

Алюминиевый сплав

Материал уплотнения

NBR (Бутадиен-нитрильный каучук)

Минимальное рабочее давление

3,5 бар

Монтажный шаг

62 мм

Наименование

Клапан плавного пуска/быстрого выхлопа

Оптимальное решение для

Для подготовки воздуха

Отображение статуса сигнала

LED; через AS-i

Питание пилотного каскада

Внутренний

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Принцип позиционного обозначения

Принцип магнитного поршня

Присоединение

1/2

Присоединение 3

G1

Производитель

Festo

Рабочая позиция

Моностабильный

Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Рабочая температура

От 0 °C до +50 °C

Рабочее напряжение DC, AS интерфейс

От 22 до 31,6 В

Рабочий цикл

100%

Ручное дублирование

Нет

Светодиодные индикаторы

AS-iСтатус

Серия товара

MS6-SV

Сертификационный департамент

TÜV 44 799 12 556236 000

Соответствует стандарту

DIN EN ISO 13849-1

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Сопротивление ударной нагрузке

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Стандартный расход на выхлоп 6 -> 0 бар

9 ,000 л/мин

Стойкость к вибрации

Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6

Температура окружающей среды

От 0 °C до +50 °C

Температура хранения

От 0 °C до +50 °C

Тип конструкции

Седло поршня

Тип крепления

Линейный монтаж. С принадлежностями

Тип оборудования

Клапан

Тип пилотного управления

Непрямого действия

Тип присоединения на входе

Внутренняя резьба

Тип резьбы

G

Тип сброса

Механическая пружина

Тип уплотнения

Мягкий

Тип управления

Электромагнитное

Тип устройства

Индивидуальное устройство

Уровень представления (PL)

Vent/up по Категории 4, PL eПредотвращение внезапного запуска (подача давления)/до категории 4, Performance Level e

Уровень целостности безопасности (SIL)

С выхлопом / SIL 3Предотвращение внезапного запуска (подача давления)/SIL3

Функция безопасности

ВыхлопПредотвращение внезапного запуска (подача давления)

Функция быстрого выхлопа

Не дросселируемый

Функция распределителя

Нормально закрыт. Функция повышения давления

Электрическое подключение

2x M12
