VTSA-FB
Festo

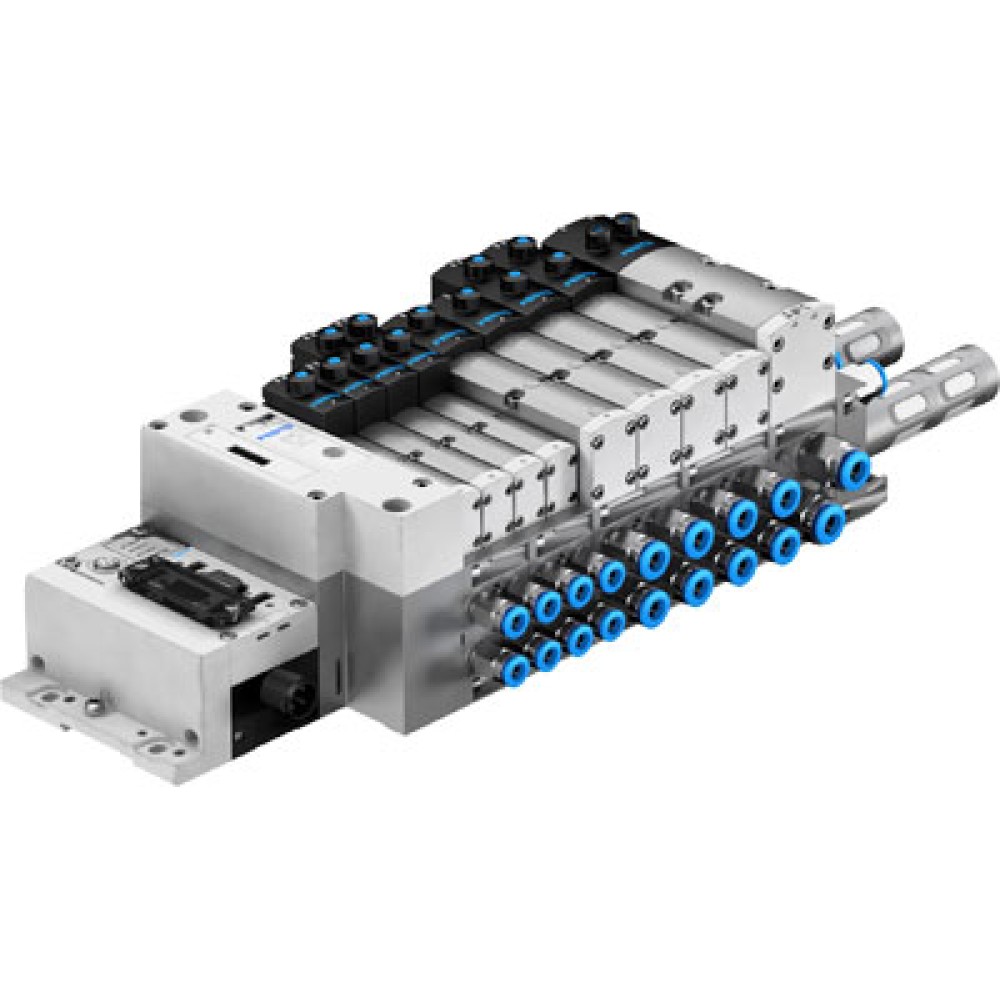

Пневмоостров Festo VTSA-FB
На складе
Цена по запросу
- Краткое описание:
Пневмоостров VTSA с Fieldbus
Описание товара
| Функция распределителя | 2x2/2, Н.З., моностабильные 2x3/2, Н.З., моностабильные 2x3/2, Н.О., моностабильные 2x3/2, Н.О./Н.З., моностабильный 5/2 бистабильный 5/2 бистабильный с доминирующим сигналом 5/2 моностабильный 5/2, моностабильный с функцией безопасности 5/3 под давлением в нейтральной позиции 5/3 выхлоп в нейтральной позиции 5/3 Н.З. 5/3, канал 2 под давлением, канал 4 соединен с выхлопом |
| Размер клапана | 65 mm 18 mm 26 mm 52 mm 42 mm |
| Макс. стандартный номинальный расход | 1100 л/мин при 26 мм 1300 л/мин при 42 мм 2900 л/мин при 52 мм 4000 л/мин при 65 мм 550 л/мин при 18 мм |
| Рабочее давление | -0,9 ... 10 bar |
| Электрическое подключение | Ethernet Fieldbus Встроенный контроллер |
| Макс. количество распределителей | 32 |
| Макс. кол-во зон давления | 32 |
| Электрическая система вх./вых. | Да |
| Температура окружающей среды | -5 ... 50 °C |
| Класс защиты | IP65 NEMA 4 |
| Авторизация | BIA C-Tick CSA (OL) C UL us - Recognized (OL) |
| Функция быстрого выхлопа | - через дроссельную плиту |
| Тип управления | Электрический |
| Тип пневмоострова | 44 |
| Тип конструкции | Золотниковый |
| Питание пилотного каскада | Внешний Внутренний |
| Структура пневмоострова | Модульный, вместе могут использоваться различные размеры распределителей |
| Отображение статуса сигнала | LED |
| Рабочее давление для пневмоострова с внутренним подводом сжатого воздуха к пилотам | 3 ... 10 bar |
| Пилотное давление | 3 ... 10 bar |
| Пригодность для работы с вакуумом | Да |
| Номинальное рабочее напряжение АС | 110 V |
| Номинальное рабочее напряжение DC | 24 V |
| Допустимые колебания напряжения | +/- 10 % |
| Категория ATEX Газ | II 3G |
| Взрывозащита типа "Газ" | Ex nA IIC T3 X Gc |
| Взрывобезопасная температура окружающей среды | -5°C <= Ta <= +50°C |
| Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] |
| Примечание по рабочей среде | Возможна работа со смазкой (впоследствии требуется постоянная смазка) |
| Обозначение CE (см. заявление о соответствии) | В соответствии с директивой EU по электромагнитной совместимости EMC В соответствии с директивой EU по взрывозащите (ATEX) |
| Классификация сопротивления коррозии CRC | 0 - Нет стойкости к коррозии |
| Температура хранения | -20 ... 60 °C |
| Замечания по материалу | Соответствует директиве по ограничению использования опасных веществ (RoHS) |
Основные
- Авторизация
- BIAC-TickCSA (OL)C UL us - Recognized (OL)
- Взрывобезопасная температура окружающей среды
- -5°C Взрывозащита типа Газ
- Допустимые колебания напряжения
- +/- 10 %
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Категория ATEX Газ
- II 3G
- Класс защиты
- IP65NEMA 4
- Классификация сопротивления коррозии CRC
- 0 - Нет стойкости к коррозии
- Макс. кол-во зон давления
- 32
- Макс. количество распределителей
- 32
- Макс. стандартный номинальный расход
- 1100 л/мин при 26 мм1300 л/мин при 42 мм2900 л/мин при 52 мм4000 л/мин при 65 мм550 л/мин при 18 мм
- Номинальное рабочее напряжение DC
- 24 V
- Номинальное рабочее напряжение АС
- 110 V
- Обозначение CE (см. заявление о соответствии)
- В соответствии с директивой EU по электромагнитной совместимости EMCВ соответствии с директивой EU по взрывозащите (ATEX)
- Отображение статуса сигнала
- LED
- Пилотное давление
- 3 ... 10 bar
- Питание пилотного каскада
- ВнешнийВнутренний
- Пригодность для работы с вакуумом
- Да
- Примечание по рабочей среде
- Возможна работа со смазкой (впоследствии требуется постоянная смазка)
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Рабочее давление
- -0,9 ... 10 bar
- Рабочее давление для пневмоострова с внутренним подводом сжатого
- 3 ... 10 bar
- Размер клапана
- 65 mm18 mm26 mm52 mm42 mm
- Структура пневмоострова
- Модульный, вместе могут использоваться различные размеры распределителей
- Температура окружающей среды
- -5 ... 50 °C
- Температура хранения
- -20 ... 60 °C
- Тип конструкции
- Золотниковый
- Тип пневмоострова
- 44
- Тип управления
- Электрический
- Функция быстрого выхлопа
- - через дроссельную плиту
- Функция распределителя
- 2x2/2, Н.З., моностабильные2x3/2, Н.З., моностабильные2x3/2, Н.О., моностабильные2x3/2, Н.О./Н.З., моностабильный5/2 бистабильный5/2 бистабильный с доминирующим сигналом5/2 моностабильный5/2, моностабильный с функцией безопасности5/3 под давлением в нейтральной позиции5/3 выхлоп в нейтральной позиции5/3 Н.З.5/3, канал 2 под давлением, канал 4 соединен с выхлопом
- Электрическая система вх./вых.
- Да
- Электрическое подключение
- EthernetFieldbusВстроенный контроллер
