DHWS-10-A
Festo

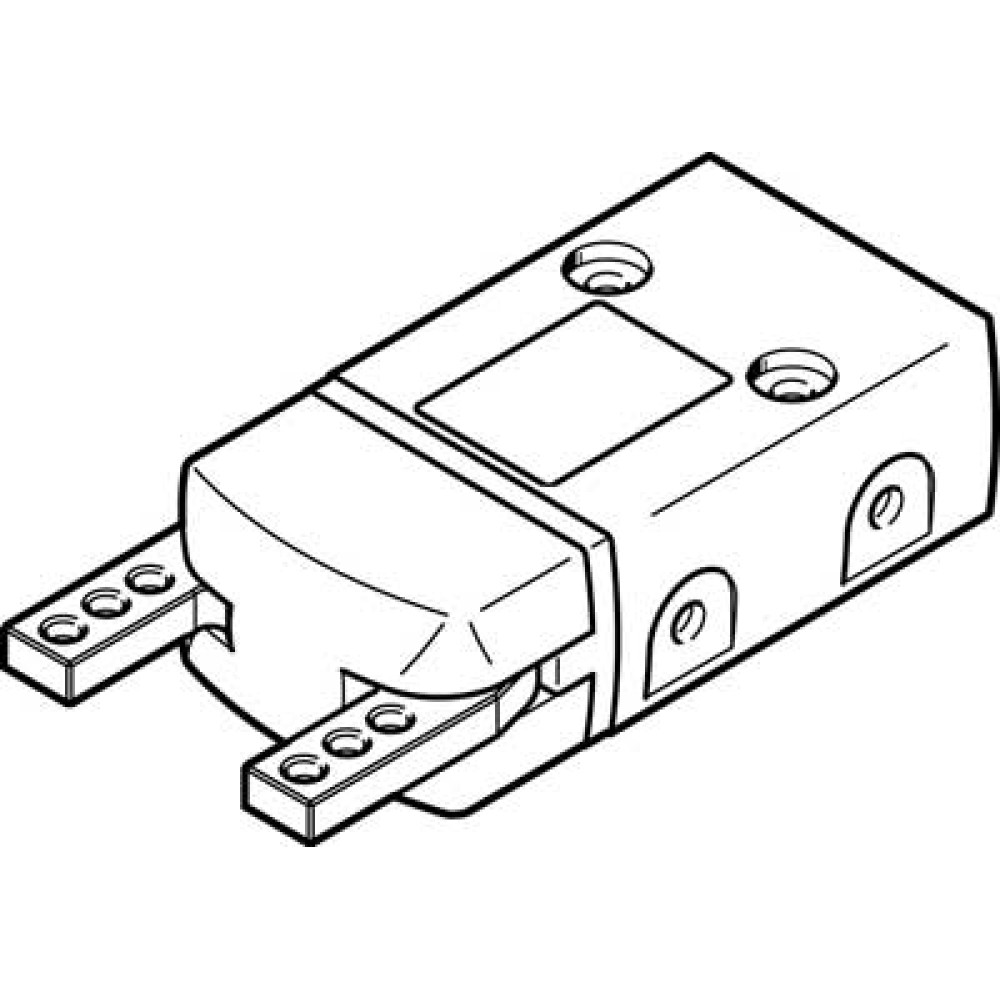

Пневмозахват Festo DHWS-10-A
На складе
Цена по запросу
- Краткое описание:
Параллельный захват двухстороннего действия
Описание товара
| Размер | 10 |
| Макс. точность повторения | <= 0,2 mm |
| Макс. угол раскрытия | 40 deg |
| Симметрично относительно оси | <= 0,2 mm |
| Точность повторения, захват | <= 0,04 mm |
| Кол-во губок захватов | 2 |
| Положение при сборке | Любое |
| Режим работы | Двустороннего действия |
| Функция захвата | Угол |
| Тип конструкции | Рычаг |
| Определение позиции | Для датчиков Холла. |
| Рабочее давление | 2 ... 8 bar |
| Макс. частота работы захвата | <= 4 Hz |
| Мин. время открытия при 6 бар | 10 ms |
| Мин. время закрытия при 6 бар | 22 ms |
| Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] |
| Примечание по рабочей среде | Возможна работа со смазкой (впоследствии требуется постоянная смазка) |
| Классификация сопротивления коррозии CRC | 1 - Низкая стойкость к коррозии |
| Температура окружающей среды | 5 ... 60 °C |
| Общий момент захвата при 6 бар, открытие | 43 Ncm |
| Общий момент захвата при 6 бар, смыкание | 30 Ncm |
| Массовый момент инерции | 0,03 kgcm2 |
| Макс. усилие на губку захвата Fz, статическое | 25 N |
| Макс. момент на захвате Mx, статич. | 0,6 Nm |
| Макс. момент на захвате My, статич. | 0,6 Nm |
| Макс. момент на захвате Mz, статич. | 0,6 Nm |
| Вес продукта | 40 g |
| Тип крепления | Опция Внутренняя резьба и центрирующая втулка Со сквозным отверстием и центрирующей втулкой |
| Пневматическое присоединение | M3 |
| Замечания по материалу | Соответствует директиве по ограничению использования опасных веществ (RoHS) |
| Информация о материале, крышки | PA |
| Информация о материале, корпус | Алюминиевый сплав Твердое анодирование |
| Информация о материале, губки захвата | Легированная сталь |
Основные
- Вес продукта
- 40 g
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Информация о материале, губки захвата
- Легированная сталь
- Информация о материале, корпус
- Алюминиевый сплавТвердое анодирование
- Информация о материале, крышки
- PA
- Классификация сопротивления коррозии CRC
- 1 - Низкая стойкость к коррозии
- Кол-во губок захватов
- 2
- Макс. момент на захвате Mx, статич.
- 0,6 Nm
- Макс. момент на захвате My, статич.
- 0,6 Nm
- Макс. момент на захвате Mz, статич.
- 0,6 Nm
- Макс. точность повторения
- Макс. угол раскрытия
- Макс. усилие на губку захвата Fz, статическое
- 25 N
- Макс. частота работы захвата
- Массовый момент инерции
- Мин. время закрытия при 6 бар
- 22 ms
- Мин. время открытия при 6 бар
- 10 ms
- Общий момент захвата при 6 бар, открытие
- 43 Ncm
- Общий момент захвата при 6 бар, смыкание
- 30 Ncm
- Определение позиции
- Для датчиков Холла.
- Пневматическое присоединение
- M3
- Положение при сборке
- Любое
- Примечание по рабочей среде
- Возможна работа со смазкой (впоследствии требуется постоянная смазка)
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Рабочее давление
- 2 ... 8 bar
- Размер
- 10
- Режим работы
- Двустороннего действия
- Симметрично относительно оси
- Температура окружающей среды
- Тип конструкции
- Рычаг
- Тип крепления
- ОпцияВнутренняя резьба и центрирующая втулкаСо сквозным отверстием и центрирующей втулкой
- Точность повторения, захват
- Функция захвата
