HGPD-40-A-G2
Festo

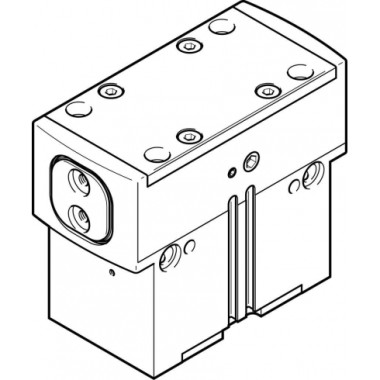

Пневмозахват Festo HGPD-40-A-G2
На складе
Цена по запросу
- Краткое описание:
Параллельный захват, на закрытие
Описание товара
| Размер | 40 |
| Ход каждой губки захвата | 10 mm |
| Макс. точность повторения | <= 0,2 mm |
| Макс. угловой люфт захвата ax, ay | <= 0,1 deg |
| Макс. люфт губок захвата Sz | <= 0,02 mm |
| Симметрично относительно оси | <= 0,2 mm |
| Точность повторения, захват | <= 0,05 mm |
| Кол-во губок захватов | 2 |
| Положение при сборке | Любое |
| Режим работы | Двустороннего действия |
| Функция захвата | Параллельный |
| Гарантированное усилие захвата | На закрытие |
| Тип конструкции | Наклонная плоскость Последовательность перемещения по направляющей |
| Определение позиции | Для герконов |
| Рабочее давление | 4 ... 8 bar |
| Рабочее давление, воздух обдува | 0 ... 0,5 bar |
| Макс. частота работы захвата | <= 2 Hz |
| Мин. время открытия при 6 бар | 143 ms |
| Мин. время закрытия при 6 бар | 71 ms |
| Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] |
| Примечание по рабочей среде | Возможна работа со смазкой (впоследствии требуется постоянная смазка) |
| Классификация сопротивления коррозии CRC | 2 - Средняя стойкость к коррозии |
| Температура окружающей среды | 5 ... 60 °C |
| Массовый момент инерции | 14,09 kgcm2 |
| Макс. момент на захвате Mx, статич. | 70 Nm |
| Макс. момент на захвате My, статич. | 45 Nm |
| Макс. момент на захвате Mz, статич. | 35 Nm |
| Интервалы между смазкой направляющих | 500 Mio SP |
| Maкс. вес на внешний палец захвата | 445 g |
| Вес продукта | 1.223 g |
| Тип крепления | Опция Внутренняя резьба и центрирующая втулка Со сквозным отверстием и центрирующей втулкой С отверстием и шпонкой С внутренней резьбой и шпонкой |
| Пневматическое подключение, воздух обдува | M5 |
| Пневматическое присоединение | M5 |
| Замечания по материалу | Соответствует директиве по ограничению использования опасных веществ (RoHS) |
| Информация о материале, крышки | Легированная сталь, нержавеющая |
| Информация о материале, корпус | Алюминий Анодированный |
| Информация о материале, губки захвата | Сталь Закаленный |
Основные
- Maкс. вес на внешний палец захвата
- 445 g
- Вес продукта
- 1.223 g
- Гарантированное усилие захвата
- На закрытие
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Интервалы между смазкой направляющих
- 500 Mio SP
- Информация о материале, губки захвата
- СтальЗакаленный
- Информация о материале, корпус
- АлюминийАнодированный
- Информация о материале, крышки
- Легированная сталь, нержавеющая
- Классификация сопротивления коррозии CRC
- 2 - Средняя стойкость к коррозии
- Кол-во губок захватов
- 2
- Макс. люфт губок захвата Sz
- Макс. момент на захвате Mx, статич.
- Макс. момент на захвате My, статич.
- 45 Nm
- Макс. момент на захвате Mz, статич.
- 35 Nm
- Макс. точность повторения
- Макс. угловой люфт захвата ax, ay
- Мин. время закрытия при 6 бар
- 71 ms
- Мин. время открытия при 6 бар
- 143 ms
- Определение позиции
- Для герконов
- Пневматическое подключение, воздух обдува
- M5
- Пневматическое присоединение
- M5
- Положение при сборке
- Любое
- Примечание по рабочей среде
- Возможна работа со смазкой (впоследствии требуется постоянная смазка)
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Рабочее давление
- 4 ... 8 bar
- Рабочее давление, воздух обдува
- 0 ... 0,5 bar
- Размер
- 40
- Режим работы
- Двустороннего действия
- Симметрично относительно оси
- Температура окружающей среды
- Тип конструкции
- Наклонная плоскостьПоследовательность перемещения по направляющей
- Тип крепления
- ОпцияВнутренняя резьба и центрирующая втулкаСо сквозным отверстием и центрирующей втулкойС отверстием и шпонкойС внутренней резьбой и шпонкой
- Точность повторения, захват
- Функция захвата
- Ход каждой губки захвата
- 10 mm
