DAPS-3840-090-R-F16
Festo

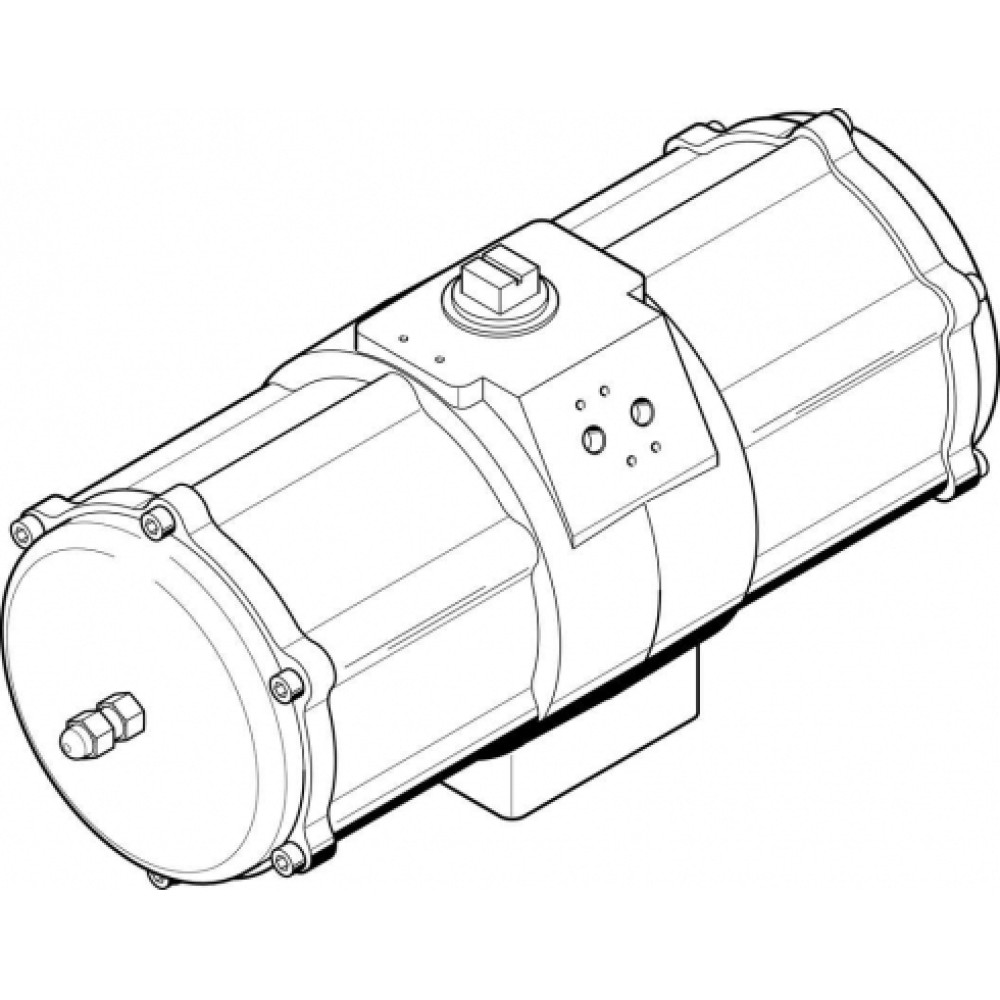

Поворотный привод Festo DAPS-3840-090-R-F16
На складе
Цена по запросу
- Краткое описание:
Поворотный привод
Описание товара
| Размер привода | 3840 |
| Расположение отверстий на фланце | F16 |
| Угол поворота | 90 deg |
| Диапазон настройки конечного положения при 0° | -5 ... 5 deg |
| Диапазон настройки конечного положения при 90° | -5 ... 5 deg |
| Фитинги соответствуют стандарту | ISO 5211 |
| Демпфирование | Без демпфирования |
| Положение при монтаже | Любое |
| Режим работы | Двустороннего действия |
| Тип конструкции | Yoke - кинематика |
| Определение позиции | Без |
| Закрывание | Закрывается вправо |
| Подключение распределителя по стандарту | VDI/VDE 3845 (NAMUR) |
| Рабочее давление | 1 ... 8,4 bar |
| Номинальное рабочее давление | 5,6 bar |
| Категория ATEX Газ | II 2G |
| Взрывозащита типа "Газ" | C T6 |
| Категория ATEX Пыль | II 2D |
| Врывозащита типа "Пыль" | C 60°C |
| Взрывобезопасная температура окружающей среды | -20°C <= Ta <= +60°C |
| Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] |
| Примечание по рабочей среде | Возможна подача масла в воздух(в дальнейшем требуется постоянная подача масла) |
| Обозначение CE (см. заявление о соответствии) | В соответствии с директивой EU по взрывозащите (ATEX) |
| Классификация сопротивления коррозии CRC | 3 |
| Температура окружающей среды | -20 ... 80 °C |
| Момент при указанном рабочем давлении и угле поворота 0° | 3.840 Nm |
| Расход воздуха при 6 бар за цикл 0°-90°-0° | 170,1 l |
| Вес продукта | 490 g |
| Присоединение вала | V46 |
| Пневматическое присоединение | G3/8 |
| Замечания по материалу | Содержит PWIS вещества |
| Информация о материале, вал привода | Легированная сталь |
| Информация о материале, крышки | Алюминиевый сплав |
| Материал корпуса | Алюминиевый сплав |
Основные
- Вес продукта
- 490 g
- Взрывобезопасная температура окружающей среды
- -20°C Взрывозащита типа Газ
- Врывозащита типа Пыль
- C 60°C
- Демпфирование
- Без демпфирования
- Диапазон настройки конечного положения при 0°
- -5 ... 5 deg
- Диапазон настройки конечного положения при 90°
- -5 ... 5 deg
- Закрывание
- Закрывается вправо
- Замечания по материалу
- Содержит PWIS вещества
- Информация о материале, вал привода
- Легированная сталь
- Информация о материале, крышки
- Алюминиевый сплав
- Категория ATEX Газ
- II 2G
- Категория ATEX Пыль
- II 2D
- Классификация сопротивления коррозии CRC
- 3
- Материал корпуса
- Алюминиевый сплав
- Момент при указанном рабочем давлении и угле поворота 0°
- 3.840 Nm
- Номинальное рабочее давление
- 5,6 bar
- Обозначение CE (см. заявление о соответствии)
- В соответствии с директивой EU по взрывозащите (ATEX)
- Определение позиции
- Без
- Пневматическое присоединение
- G3/8
- Подключение распределителя по стандарту
- VDI/VDE 3845 (NAMUR)
- Положение при монтаже
- Любое
- Примечание по рабочей среде
- Возможна подача масла в воздух(в дальнейшем требуется постоянная подача масла)
- Присоединение вала
- V46
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Рабочее давление
- 1 ... 8,4 bar
- Размер привода
- 3840
- Расположение отверстий на фланце
- F16
- Расход воздуха при 6 бар за цикл 0°-90°-0°
- 170,1 l
- Режим работы
- Двустороннего действия
- Температура окружающей среды
- -20 ... 80 °C
- Тип конструкции
- Yoke - кинематика
- Угол поворота
- 90 deg
- Фитинги соответствуют стандарту
- ISO 5211
