VL-5/2-D-3-C
Festo

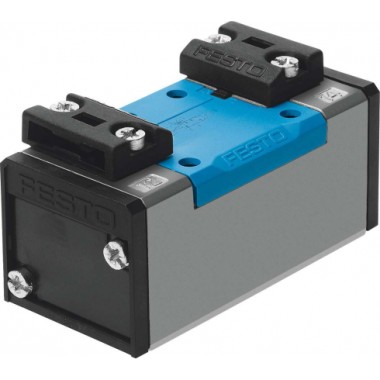

Распределитель Festo VL-5/2-D-3-C
На складе
Цена по запросу
- Краткое описание:
Пневмораспределитель, 5/2, моностаб., ISO-3
Описание товара
| Функция распределителя | 5/2 одностороннего действия |
| Тип управления | Пневматический |
| Ширина | 65 mm |
| Стандартный номинальный расход | 4.500 l/min |
| Рабочее давление | 2 ... 16 bar |
| Тип конструкции | Золотниковая |
| Тип сброса | Воздушная пружина |
| Наличие сертификатов | Germanischer Lloyd UL - Recognized (OL) |
| Условный проход | 14,5 mm |
| Монтажный шаг | 71 mm |
| Выхлоп | Дросселирующий |
| Тип уплотнения | Мягкий |
| Положение при монтаже | Любое |
| Соответствует стандарту | ISO 5599-1 |
| Ручное дублирование | Нет |
| Код ISO | 302 |
| Тип пилотного управления | Прямой |
| Направление потока | Нереверсивное |
| Пилотное давление | 2 ... 16 bar |
| Расход распределителя в составе блока | 40 l/min |
| Время выключения | 36 ms |
| Время включения | 29 ms |
| Рабочая среда | Фильтрованный сжатый воздух, степень фильтрации 40 мкм, с маслом или без масла |
| Примечание по рабочей среде | Возможна подача масла в воздух(в дальнейшем требуется постоянная подача масла) |
| Температура рабочей среды | -10 ... 60 °C |
| Рабочая среда пилотного каскада | Фильтрованный сжатый воздух, степень фильтрации 40 мкм, с маслом или без масла |
| Температура окружающей среды | -10 ... 60 °C |
| Тип крепления | На монтажной плите Со сквозным отверстием |
| Подвод пилотного воздуха 14 | Соединительная плита, размер 3 согласно ISO 5599-1 |
| Пневматическое присоединение, канал 1 | Соединительная плита, размер 3 согласно ISO 5599-1 |
| Пневматическое присоединение, канал 2 | Соединительная плита, размер 3 согласно ISO 5599-1 |
| Пневматическое присоединение, канал 3 | Соединительная плита, размер 3 согласно ISO 5599-1 |
| Пневматическое присоединение, канал 4 | Соединительная плита, размер 3 согласно ISO 5599-1 |
| Пневматическое присоединение, канал 5 | Соединительная плита, размер 3 согласно ISO 5599-1 |
| Замечания по материалу | Соответствует директиве по ограничению использования опасных веществ (RoHS) |
| Материал уплотнения | NBR |
| Материал корпуса | Алюминий |
