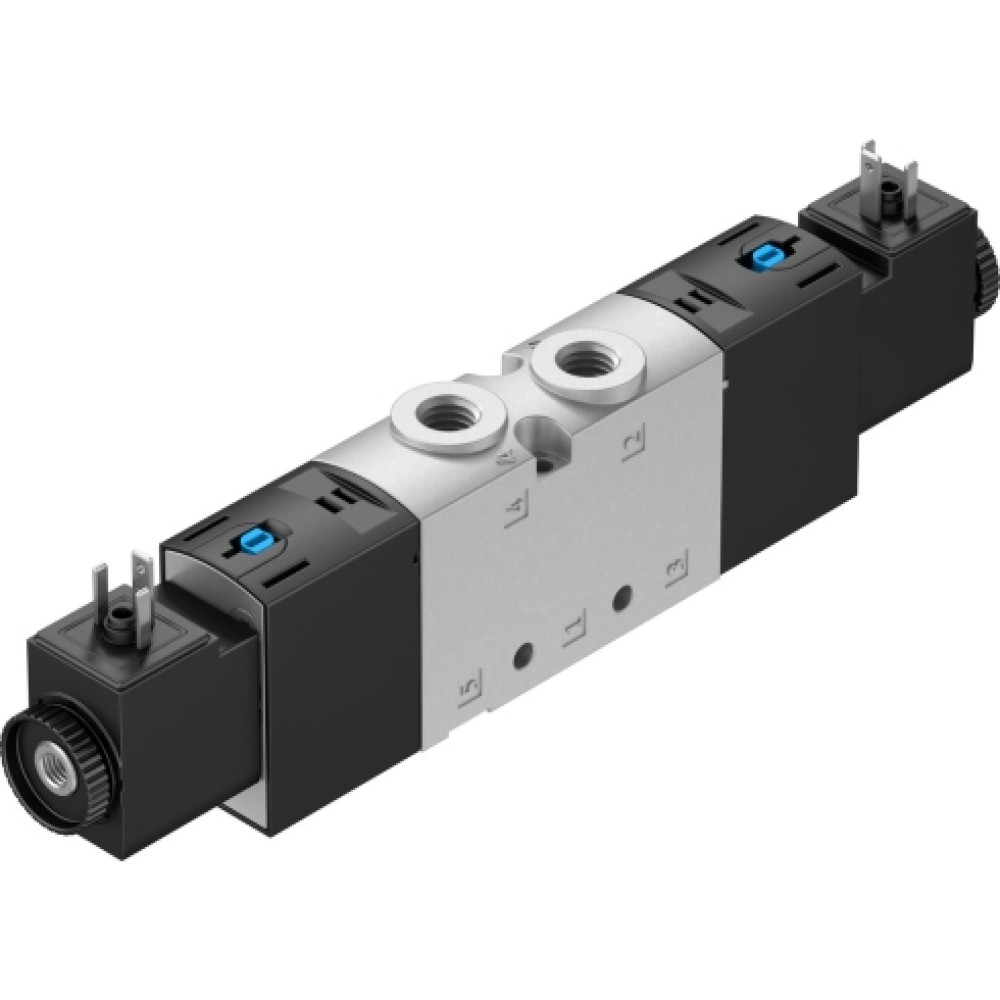

Распределитель Festo VUVS-L20-B52-ZD-G18-F7-1C1

Основные

Вес продукта

259 g

Время переключения, реверс

10 ms

Выхлоп пилота, канал 82

M5

Выхлоп пилота, канал 84

M5

Допустимые колебания напряжения

+/- 10 %

Замечания по материалу

Соответствует директиве по ограничению использования опасных веществ (RoHS)

Защита от перекрытия

Да

Значение b

0,35

Значение С

2,9 l/sbar

Информация о материале, золотник

Алюминиевый сплав

Информация о материале, корпус

Алюминиевое литье под давление

Информация о материале, уплотнения шланга

HNBRNBR

Класс защиты

По IEC 60529С розеткойIP65

Классификация сопротивления коррозии CRC

2

Макс. негативный тестовый импульс с логикой 1

2.700 µs

Макс. позитивный тестовый импульс с логикой 0

1.900 µs

Направление потока

Реверсивный

Пилотное давление

1,5 ... 10 bar

Питание пилотного каскада

Внешний

Пневматическое подключение, канал 1

G1/8

Пневматическое подключение, канал 2

G1/8

Пневматическое подключение, канал 3

G1/8

Пневматическое присоединение, канал 4

G1/8

Пневматическое присоединение, канал 5

G1/8

Подвод пилотного воздуха 12

M5

Подвод пилотного воздуха 14

M5

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Примечания по динамизации усилия

Частота переключения как минимум раз в неделю

Присоединение продувочного канала

Не направленный

Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Рабочая среда пилотного каскада

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Рабочее давление

-0,9 ... 10 bar

Рабочий цикл

100%

Размер клапана

21 mm

Ручное дублирование

ТолкающийЗащелкиваемый

Сопротивление ударной нагрузке

Шоковый тест SG2 по FN/EN

Стандартный номинальный расход

700 l/min

Стойкость к вибрации

Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6

Структура проекта

Каретка поршня

Температура окружающей среды

-10 ... 50 °C

Температура среды

-10 ... 50 °C

Тип крепления

ОпцияНа мколлекторной плитеСо сквозным отверстием

Тип пилотного управления

С пилотным управлением

Тип уплотнения

Мягкий

Тип управления

Электрический

Условный проход

5,7 mm

Функция быстрого выхлопа

Дросселирующий

Функция распределителя

5/2 бистабильный

Характеристики катушки

24 V DC: 2.5 W

Электрическое подключение

Исполение С
