VN-14-H-T4-PQ3-VQ3-RO2-B
Festo

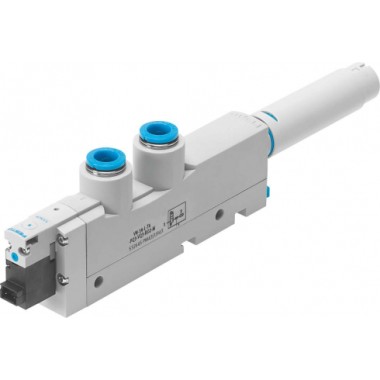

Вакуумный эжектор Festo VN-14-H-T4-PQ3-VQ3-RO2-B
На складе
Цена по запросу
- Краткое описание:
Вакуумный эжектор, сопло 1,4 мм, высокий вакуум
Описание товара
| Условный проход, сопло Лаваля | 1,4 mm |
| Монтажный шаг | 18 mm |
| Конструкция, глушитель | Открыт |
| Положение при монтаже | Любое |
| Характеристика эжектора | Высокий вакуум Стандарт |
| Ручное дублирование | Толкающий |
| Встроенная функция | Пневматический импульс сброса Электрический вкл./выкл. Клапан |
| Тип конструкции | Т-образный |
| Функция распределителя | 2/2 |
| Рабочее давление для макс. скорости всасывания | 2 bar |
| Рабочее давление | 2 ... 8 bar |
| Рабочее давление для макс. вакуума | 3,5 bar |
| Макс. вакуум | 92 % |
| Номинальное рабочее давление | 6 bar |
| Maкс. скорость всасывания относительно атмосферного давления | 48,8 l/min |
| Продолжительность вентиляции при номинальном рабочем давлении | 0,5 s |
| Диапазон рабочего напряжения DC | 21,6 ... 26,4 V |
| Рабочий цикл | 100% |
| Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] |
| Примечание по рабочей среде | Работа на воздухе с маслом невозможна |
| Классификация сопротивления коррозии CRC | 1 |
| Температура рабочей среды | 0 ... 50 °C |
| Класс защиты | IP40 |
| Температура окружающей среды | 0 ... 50 °C |
| Вес продукта | 100 g |
| Электрическое подключение | Разъем |
| Тип крепления | Со сквозным отверстием С верхней рейкой |
| Пневматическое присоединение, канал 1 | QS-8 |
| Пневматическое присоединение, канал 3 | Открытый глушитель |
| Подключение вакуума | QS-8 |
| Замечания по материалу | Не содержит медь и тефлон Содержит PWIS вещества |
| Материал уплотнения | NBR |
| Информация о материале, коллекторное сопло | POM |
| Материал корпуса | PA с армированием РОМ с армированием |
| Информация о материале, струйное сопло | Алюминиевый сплав |
Основные
- Maкс. скорость всасывания относительно атмосферного давления
- 48,8 l/min
- Вес продукта
- 100 g
- Встроенная функция
- Пневматический импульс сбросаЭлектрический вкл./выкл. Клапан
- Диапазон рабочего напряжения DC
- 21,6 ... 26,4 V
- Замечания по материалу
- Не содержит медь и тефлонСодержит PWIS вещества
- Информация о материале, коллекторное сопло
- POM
- Информация о материале, струйное сопло
- Алюминиевый сплав
- Класс защиты
- IP40
- Классификация сопротивления коррозии CRC
- 1
- Конструкция, глушитель
- Открыт
- Макс. вакуум
- 92 %
- Материал корпуса
- PA с армированиемРОМ с армированием
- Материал уплотнения
- NBR
- Монтажный шаг
- 18 mm
- Номинальное рабочее давление
- 6 bar
- Пневматическое присоединение, канал 1
- QS-8
- Пневматическое присоединение, канал 3
- Открытый глушитель
- Подключение вакуума
- QS-8
- Положение при монтаже
- Любое
- Примечание по рабочей среде
- Работа на воздухе с маслом невозможна
- Продолжительность вентиляции при номинальном рабочем давлении
- 0,5 s
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Рабочее давление
- 2 ... 8 bar
- Рабочее давление для макс. вакуума
- 3,5 bar
- Рабочее давление для макс. скорости всасывания
- 2 bar
- Рабочий цикл
- 100%
- Ручное дублирование
- Толкающий
- Температура окружающей среды
- 0 ... 50 °C
- Температура рабочей среды
- 0 ... 50 °C
- Тип конструкции
- Т-образный
- Тип крепления
- Со сквозным отверстиемС верхней рейкой
- Условный проход, сопло Лаваля
- 1,4 mm
- Функция распределителя
- 2/2
- Характеристика эжектора
- Высокий вакуумСтандарт
- Электрическое подключение
- Разъем
