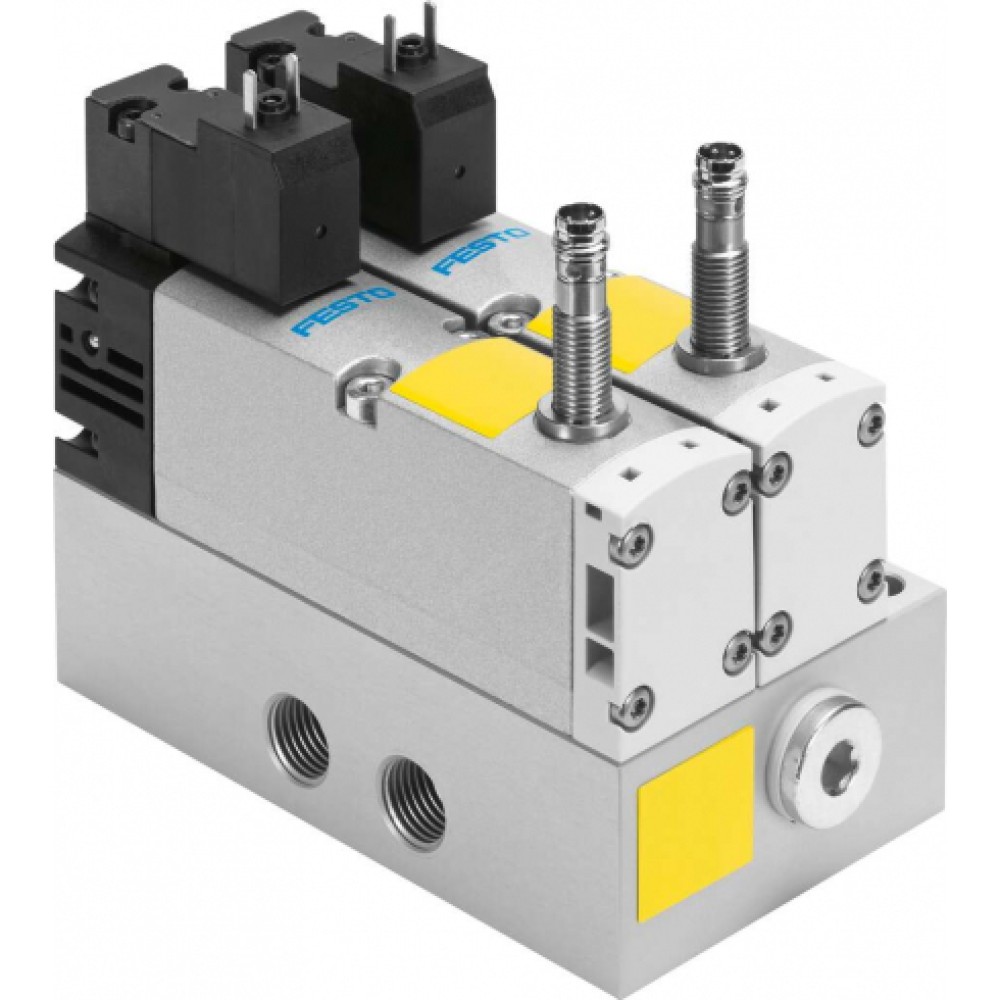

VOFA-L26-T52-M-G14-1C1-ANP

Основные

Артикул

569820

Вес

1,138 г

Внутренний стандарт

IDO28456

Время включения

22 мс

Время включения распределитель - датчик

60 мс

Время выключения

56 мс

Время выключения распределитель - датчик

11 мс

Выход переключателя

NPN

Группа

Для специфических применений

Датчик сопротивления короткого замыкания

Пульсирующий

Датчик тока холостого хода

<= 10 мА

Диапазон рабочего напряжения датчика

От 10 до 30 В DC

Допустимые колебания напряжения

-15 %/+10 %

Замечания по материалу

Соответствует директиве RoHS

Защита от перекрытия

Да

Защита от переполюсовки

Для всех электрических соединений

Защита от прямого и непрямого контакта

PELV Защищено по EN 60950/IEC 950

Класс защиты

IP65 NEMA 4

Количество линий и позиций

5/2 лин./поз.

Максимальная частота переключения датчика

5 Гц

Максимальное поле магнитной интерференции

60 мТ

Максимальное рабочее давление

10 бар

Максимальный выходной ток датчика

200 мА

Максимальный стандартный расход

950

Материал винтов

Гальванизированная сталь

Материал корпуса

Алюминий; PA (Полиамид)

Материал уплотнения

FPM (Фторкаучук); HNBR (Гидрированный бутадиен-нитрильный эластомер); NBR (Бутадиен-нитрильный каучук)

Минимальное рабочее давление

3 бар

Монтажный шаг

65 мм

Мощность переключения

1,8 Вт

Мощность удержания

1,8 Вт

Наименование

Блок управления

Направление потока

Нереверсивный

Негативный тестовый импульс с логикой 1

800 мкс

Номинальная высота использования выше уровня моря

1000 м в соответствии с VDE 0580

Опрос позиции переключения

Нормальное положение с датчиком

Отображение статуса переключения датчика

LED

Отображение статуса сигнала

С принадлежностями

Падение напряжения датчика

≤ 2 В

Пилотное давление

От 3 до 10 бар

Питание пилота

Внутреннее

Питание пилотного каскада

Внутренний

Подключение датчика

Разъем 3-пин M8X1

Подходит для работы с вакуумом

Нет

Позитивный тестовый импульс с логикой 0

1000 мкс

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Принцип измерения

Индуктивный

Присоединение

1/4

Присоединение выхлопа

1/4

Присоединение комплектующих

Наружная резьба

Присоединение манометра

G1/4

Производитель

Festo

Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Рабочая среда пилотного каскада

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Рабочее напряжение катушки

24 В DC

Рабочий цикл

100 %

Расположение контактов

Тип С

Ручное дублирование

Нет

Серия товара

VOFA

Сертификационный департамент

IFA 1004008

Соответствует стандарту

EN 60947-5-2

Сопротивление коррозии

0 - Нет стойкости к коррозии

Сопротивление ударной нагрузке

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Стандарт электрического подключения

DIN EN 175 301-803-B

Стойкость к вибрации

Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6

Температура окружающей среды

От -5 °C до +50 °C

Тип действия

Моностабильный

Тип конструкции

Золотниковый

Тип крепления

Со сквозным отверстием

Тип оборудования

Распределители

Тип пилотного управления

Непрямого действия

Тип присоединения на входе

Внутренняя резьба

Тип резьбы

G

Тип сброса

Пружинный

Тип управления

Электропневматическое

Уровень звукового давления

85 дБ(А)

Уровень представления (PL)

Защита работы, защита от неожиданного запуска, до категории 4; Уровень производительности е; Реверсивное движение по категории 4; Уровень производительности e

Функция безопасности

Манипуляция/Защита при запуске; Реверсирование перемещения

Функция быстрого выхлопа

Дросселирующий

Ширина

65 мм
