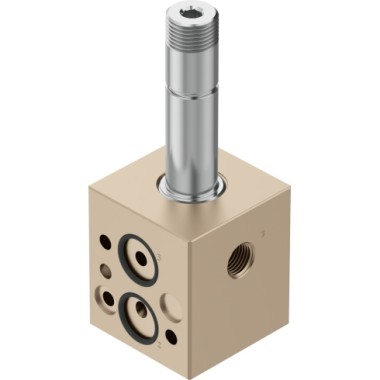

VOFD-L50T-M32-MN-FGP14-10-F10

Основные

Артикул

4515000

Вес

560 г

Внутренний стандарт

IDO28456

Время включения

40 мс

Время выключения

60 мс

Высота

129,5 мм

Группа

Для специфических применений

Длина

50 мм

Замечания по материалу

Соответствует директиве RoHS

Класс защиты

IP65

Количество линий и позиций

3/2 лин./поз.

Коэффициент расхода

0,36 м³/ч

Коэффициент расхода на выхлопе

0,36 м³/ч

Максимальное рабочее давление

10 бар

Максимальный стандартный расход

493

Материал корпуса

Алюминий с покрытием

Материал уплотнения

NBR (Бутадиен-нитрильный каучук)

Монтажный шаг

53,5 мм

Наименование

Клапан

Направление потока

Реверсивный

Питание пилотного каскада

Внешний

Подходит для работы с вакуумом

Да

Положение при сборке

Любое

Присоединение

1/4

Присоединение выхлопа

M5

Присоединение комплектующих

Наружная резьба

Производитель

Festo

Рабочая среда

Сжатый воздух

Расширенный температурный диапазон

От -25 до 60 °C (Режим низкого спроса)

Ручное дублирование

Нет

Серия товара

VOFD

Сертификационный департамент

TÜV V496.02/16

Сопротивление коррозии

4 - Очень высокая стойкость к коррозии

Стандарт присоединения

Стандарт соединений NAMUR

Стандартный номинальный расход 2-3

429 л/мин

Температура окружающей среды

От -10 °C до +60 °C

Тип действия

Моностабильный

Тип катушки

C

Тип конструкции

Тарельчатый клапан с прямым управлением

Тип оборудования

Распределители

Тип пилотного управления

Прямого действия

Тип присоединения на входе

Внутренняя резьба

Тип резьбы

G

Тип сброса

Пружинный

Тип уплотнения

Мягкий

Тип управления

Электропневматическое

Уровень целостности безопасности (SIL)

Изделие может использоваться в SRP/CS до SIL 3 (высокие требования)К режиму SIL 3 Low Demand

Условный проход

5 мм

Функция безопасности

Безопасный сброс

Функция распределителя

Н. З.

Ширина

53,5 мм
